CAD如何計算面積？CAD計算面積命令

來源：番茄系統家園瀏覽：時間：2023-05-19 14:25:22

CAD是我们常常见到的一款绘图软件，该软件功能十分强大，可计算各种图形的面积，但是前提是你必须知道怎么使用它，那么CAD如何计算面积呢？CAD计算面积命令是什么呢？不懂得朋友赶紧来看看小编整理的这篇文章吧！

CAD如何计算面积？CAD计算面积命令

步骤：

1、矩形类

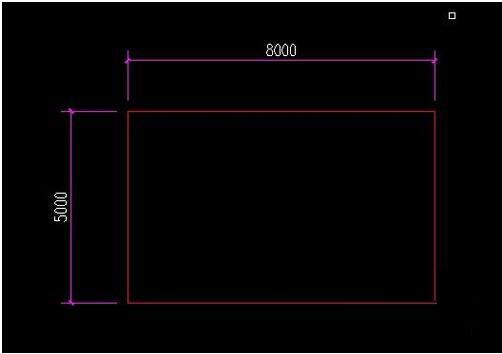

长方形，正方形，是好办的，可以直接用长度测量，知道长宽，利用小学的长乘以宽，可以知道面积跟周长。

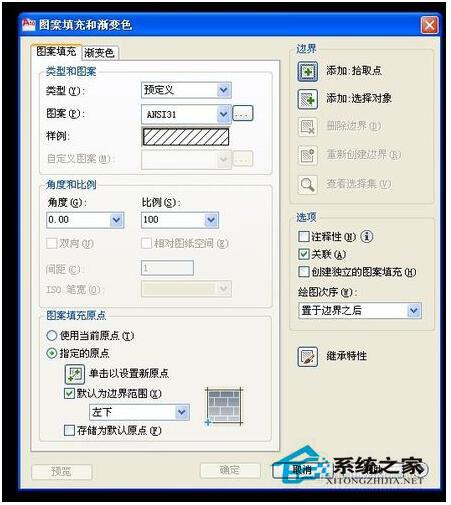

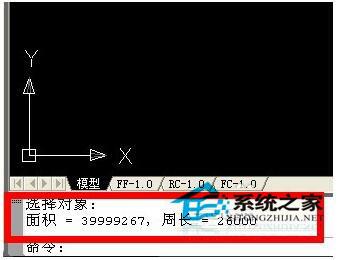

也可以直接点击按键“H”，看见填充提示框，就随便任意的对举行进行填充，最后点击按键“AA”，看到中文提示，按下字母“O”，点击到填充的内容里面，电脑自动出现了答案，简单吧。

CAD如何计算面积？CAD计算面积命令

CAD如何计算面积？CAD计算面积命令

CAD如何计算面积？CAD计算面积命令

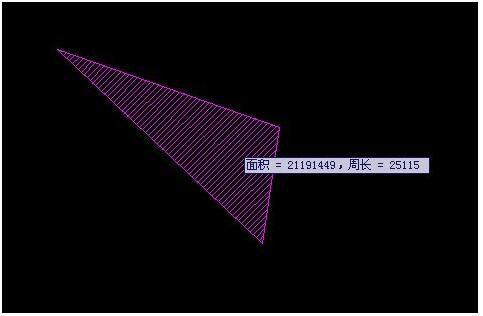

2、不规则图形

不规则图形，可以利用上面介绍的填充，用“AA”+“O”一起结合，能快速计算得出结果。

记得结果单位是平方毫米，最后自己换算。

CAD如何计算面积？CAD计算面积命令

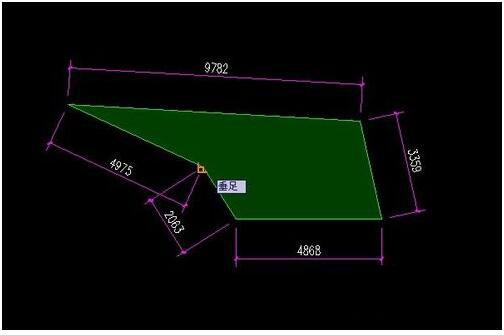

3、封闭的图形

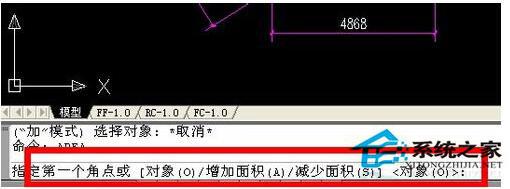

我们除了上面介绍的“AA+O”以外，可以用一个很方便的方法来计算，直接输入命令“AREA”敲打空格键盘，可以看到下端有的选择，有面积，周长，按照提示输入字母即可。

这个方法跟“AA+O”方便差不多，比较灵活。点击过的点，颜色会自动变成墨绿色。

CAD如何计算面积？CAD计算面积命令

CAD如何计算面积？CAD计算面积命令

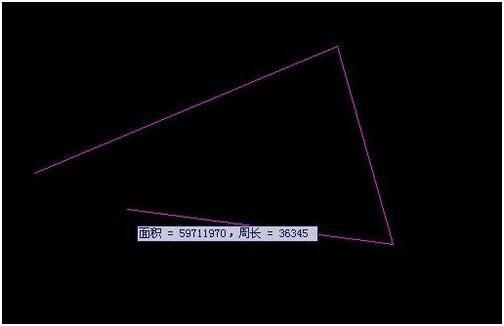

4、不封闭的图形

不规则的图形，不封闭的，需要直接按上面方法求出面积，至于周长，我们可以得出全部周长，再减去没封闭的那一段长度即可。

利用上面的“AREA”选择周长，最后按下空格即可出现结果。记得这个操作计算的不用减除未封闭的长度。

CAD如何计算面积？CAD计算面积命令

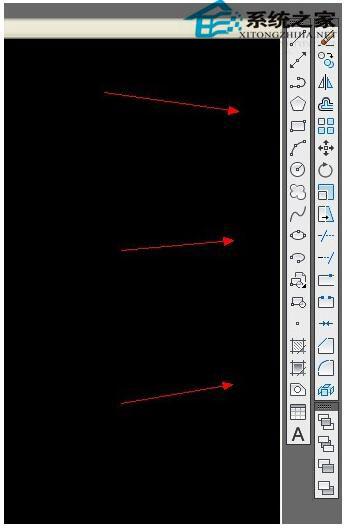

5、快捷命令

（1）绘图命令

L

LINE 直线

XL 构造线

A ARC 圆弧

C CIRCLE 圆

SPL SPLINE 样条曲线

I INSERT 插入块

B BLOCK 定义块/生成块

PO POINT 点

BH BHATCH 边界填充/剖面线

T MT 多行文字

DT TEXT 单行文字

（2）编辑命令

E ERASE 删除

CO COPY 复制

MI MIRROR 镜像

O OFFSET 偏移

AR ARRAY 阵列/矩阵

M MOVE 移动

RO ROTATE 旋转

SC SCALE 缩放

TR TRIM 切断

EX EXTEND 延伸

F FILLET 倒圆角

DR DRAWORDER 改变显示顺序（上/下）

（3）视图命令

Z ZOOM 视图缩放

Z + A 全屏显示

Z + P 上一次视图

P PAN 平移视图

CAD如何计算面积？CAD计算面积命令

CAD如何计算面积及计算面积命令的全部内容到此结束了，不会计算CAD图纸面积的初学者赶紧试试吧！
