當前位置：首頁>系統教程 > Edraw Max繪制施工進度計劃橫道圖的具體方法

Edraw Max繪制施工進度計劃橫道圖的具體方法

來源：番茄系統家園瀏覽：時間：2022-08-25 16:08:08

横道图也就是甘特图，是一种项目管理工作者需要经常绘制的图表，它可以直观的反映整个项目的进度发展情况，对于施工进度来说非常重要。那么，EdrawMax怎么绘制施工进度计划横道图呢？下面，我们就一起往下看看吧！

Edraw Max绘制施工进度计划横道图的具体方法

横道图有哪些特点：

1、以图形或表格的形式显示活动。

2、是一种通用的显示进度的方法，是企业管理者在工作中常用的一种图。

3、构造时应包括实际日历天数以及持续时间，并且不要将周末和节假日算在进度之内。

4、横道图具有简单、醒目和便于编制等特点。

5、横道图可以直观地表达出任务计划的开始、结束时间，实际进展情况等等。

绘制施工进度计划横道图的具体方法：

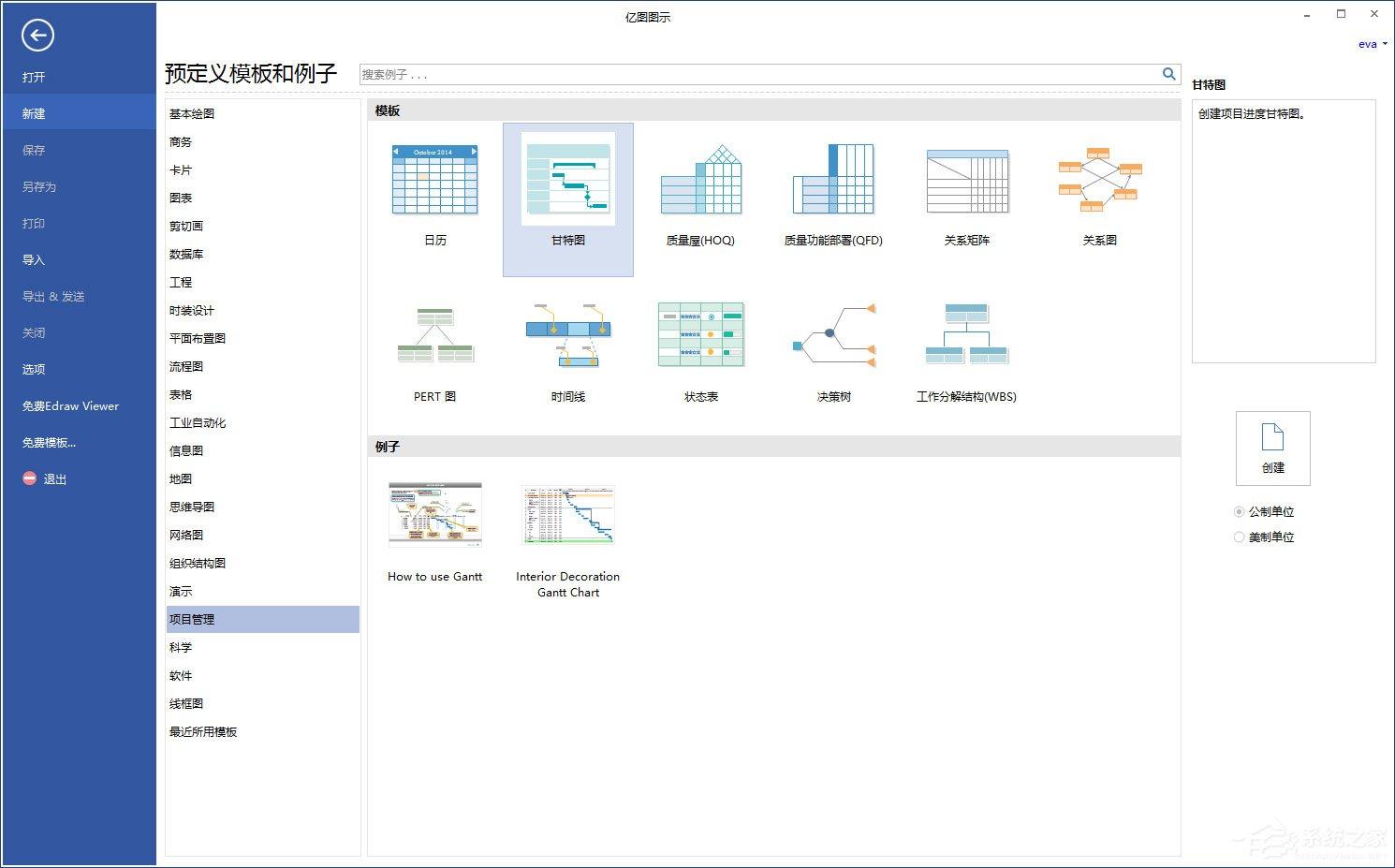

一、打开亿图软件，新建“项目管理”中选择“甘特图”模板，或者通过甘特图例子进行创建；

Edraw Max绘制施工进度计划横道图的具体方法

二、从软件左侧的“符号库”中，选择所需要的甘特图形状，双击或者拖拽至绘图页面，PS：双击打开的甘特图若没有自动弹出“甘特图选项”的，可以在“甘特图”菜单栏中选择“设置数据”进行修改；

Edraw Max绘制施工进度计划横道图的具体方法

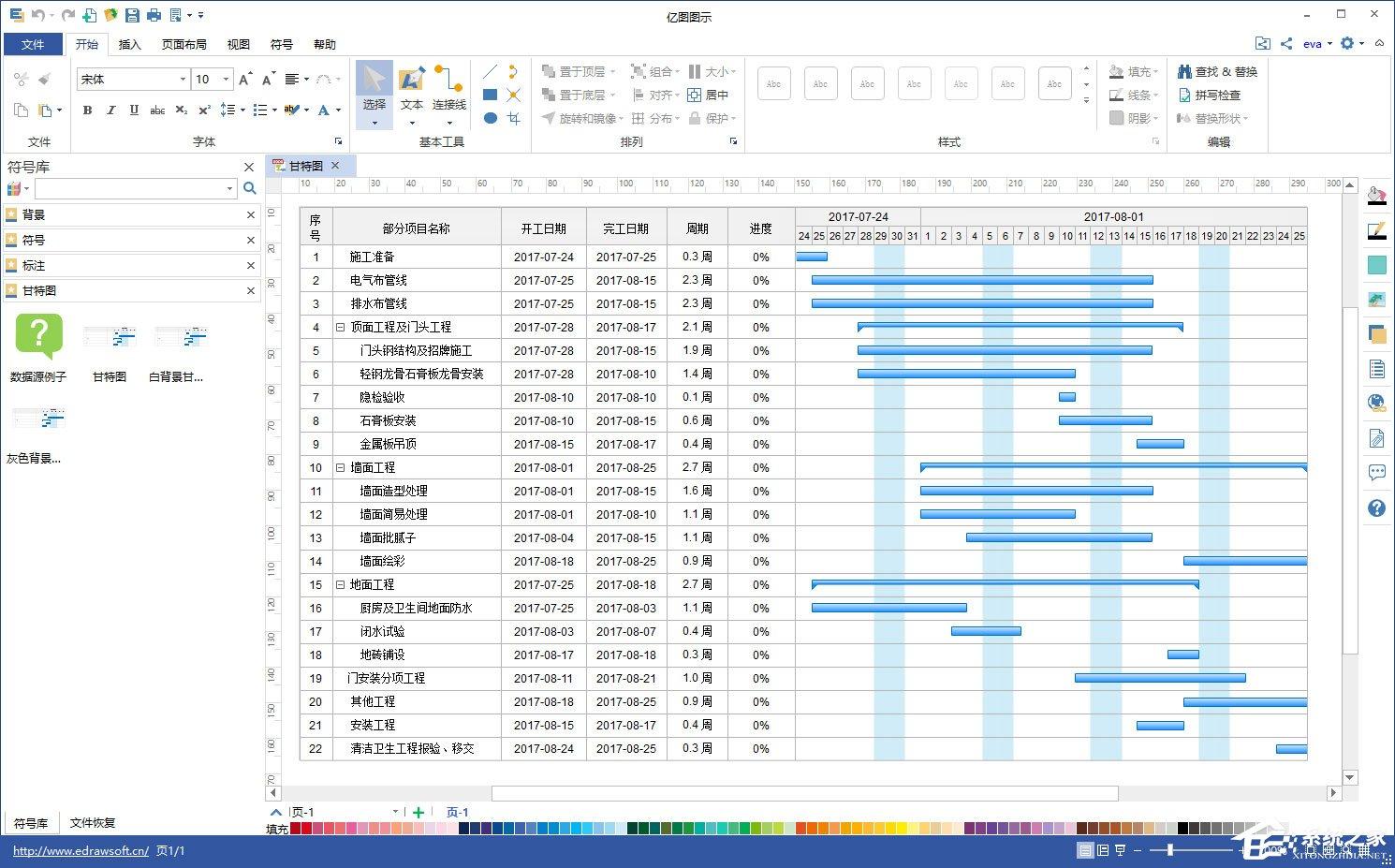

三、在“甘特图选项”中对甘特图的属性进行修改，点击“OK”后会生成一个简单的甘特图；

Edraw Max绘制施工进度计划横道图的具体方法

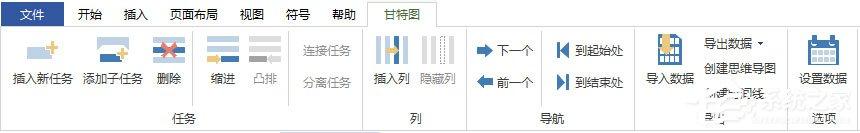

四、选中“甘特图”后点击“甘特图”菜单栏；

Edraw Max绘制施工进度计划横道图的具体方法

1、插入新任务：选中甘特图中的任意一行，再点击“插入新任务”即可新增一个主任务。

2、添加子任务：同理，可新增一个子任务。

3、删除：可用来删除其中的某一项任务。

4、缩进、凸出：是用来调整任务的类别，可将主任务调整为子任务，也可将子任务调整为主任务。

5、导入数据：可通过数据文件，快速创建甘特图，文件格式可以是 .txt .csv .xls .xlsx。

6、导出数据：甘特图绘制完成后可快速导出为Excel、TXT、CSV格式。

7、创建思维导图/时间线：可通过甘特图快速绘制思维导图和时间线。

8、设置数据：可对甘特图显示属性进行再次修改。

9、添加标签：选种甘特图点击鼠标右键，可选择在进度条的左边或者右边添加标签。

10、连接、分离任务：可自动对主任务进行连接和分离。

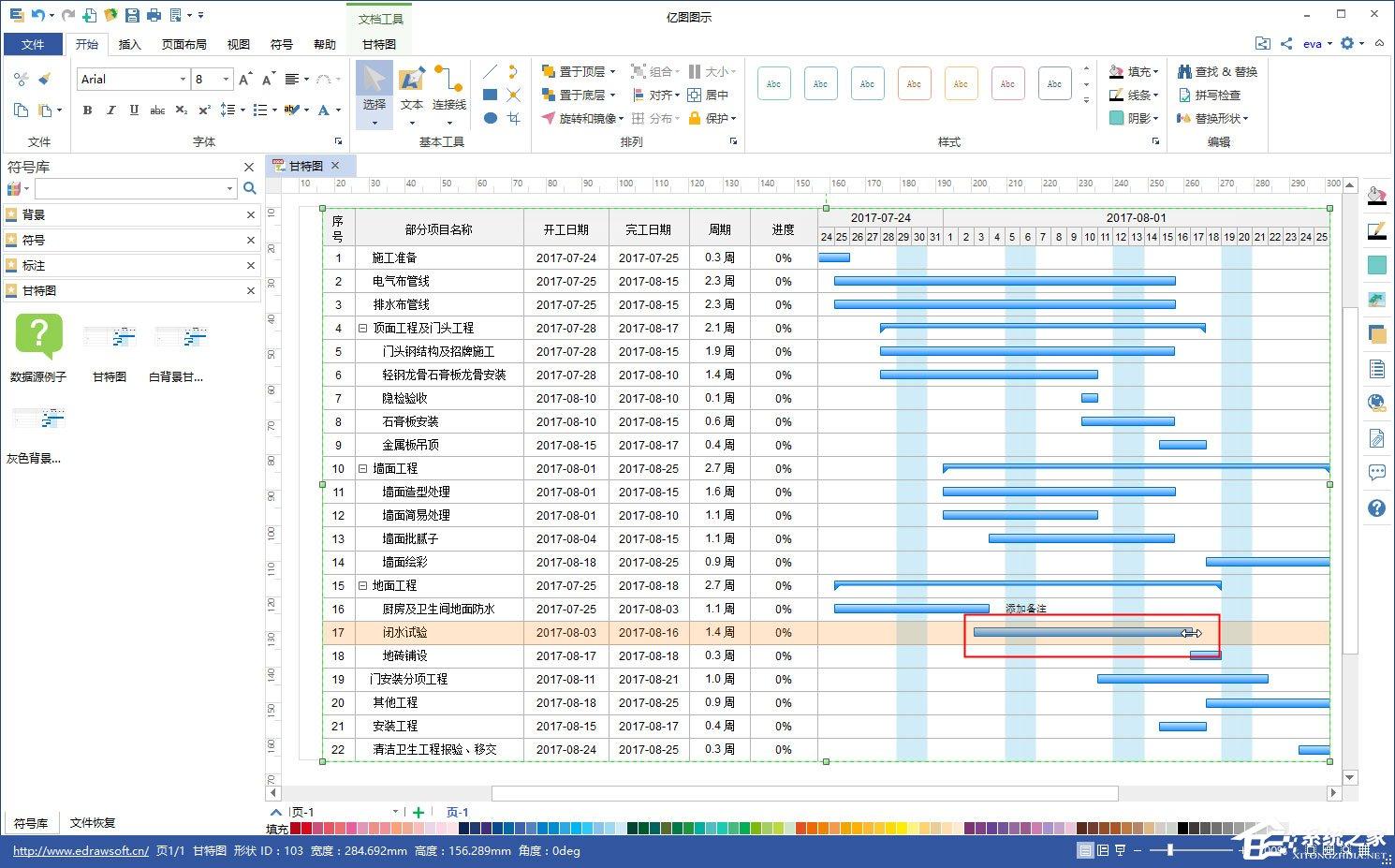

五、可以通过移动甘特图中的任务进度条，调整任务的起始、结束时间；

Edraw Max绘制施工进度计划横道图的具体方法

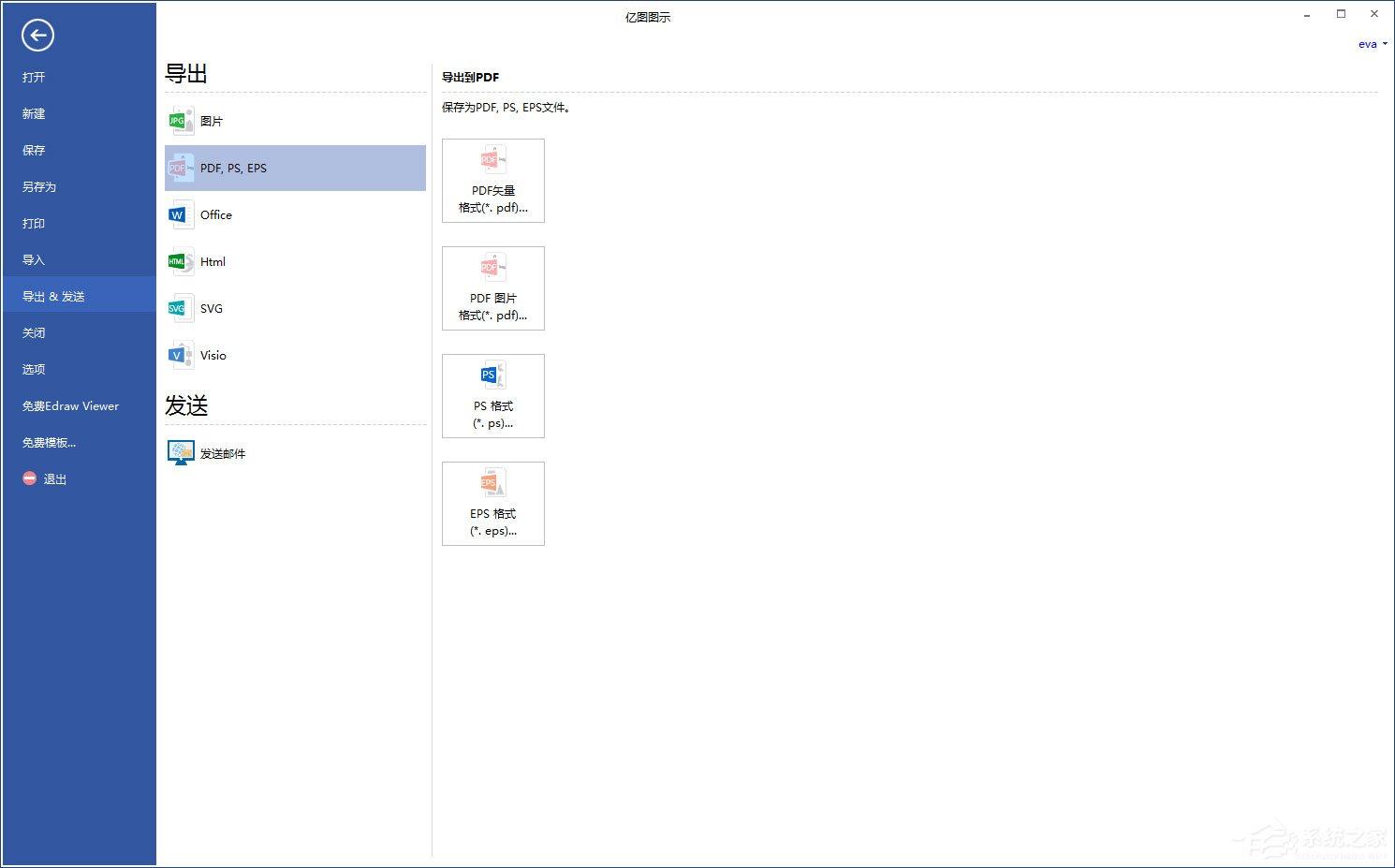

六、根据需求，将图片导出为图片、office、html、svg、visio等；

Edraw Max绘制施工进度计划横道图的具体方法

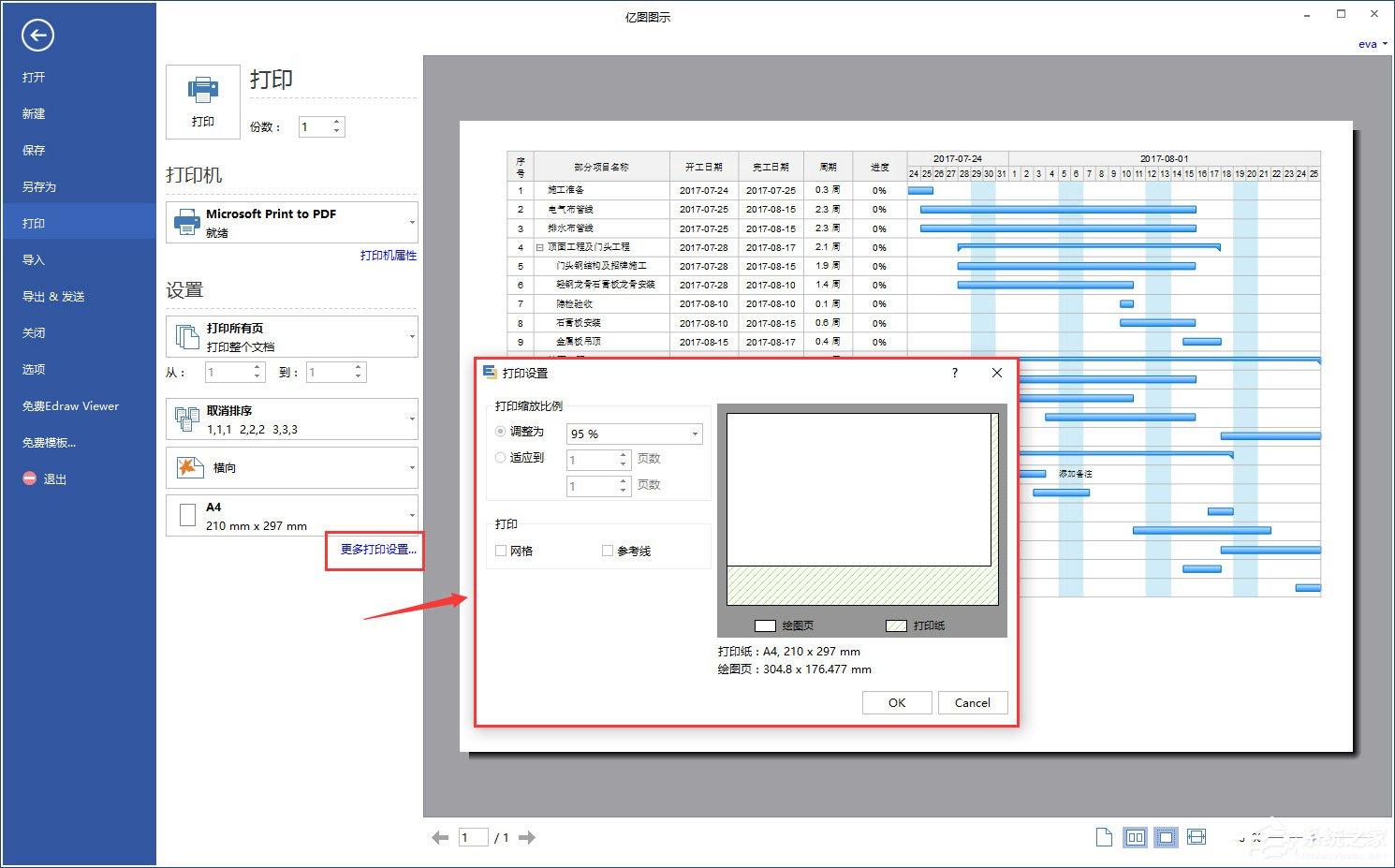

七、打印甘特图。

Edraw Max绘制施工进度计划横道图的具体方法
