圖解電源供應器安裝

前幾期，我們將機箱內的主要部件都一一安裝好了，這一期就教大家安裝電腦的動力之源——電源供應器。
　　一、從外觀識別電源供應器
　　可能很多人都知道電源供應器主要有：AT電源供應器和ATX電源供應器（Micro ATX是ATX的分支）兩大類。
　　1．AT電源供應器

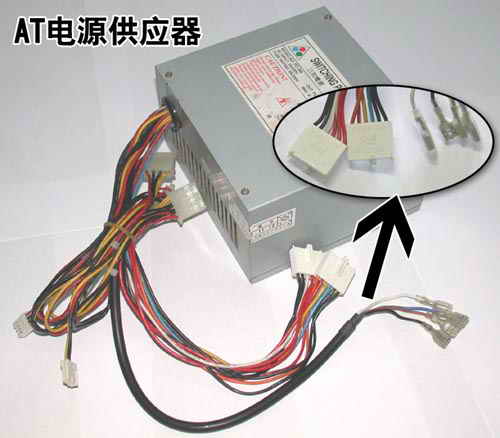

　　AT電源供應器功率一般為150W～220W，共有四路輸出（ 5V、-5V、 12V、-12V），另向主板提供一個P.G.信號。電源供應器輸出線為：給主板供電的兩個6芯插頭（分別標示P8和P9）和幾個4芯插頭（有大4芯和小4芯之分），如圖1所示。AT電源供應器主要應用的AT主板和Baby AT主板上，如今，AT電源供應器已被淘汰。AT電源供應器的體積是150mm×140mm×86mm。

　2．ATX電源供應器
　　ATX電源供應器和AT電源供應器相比，體積沒有發生變化，主要增加了 3.3V和 5V StandBy（也稱輔助 5V）兩路輸出和一個PS-ON信號，輸出線改用一個雙列20芯插頭給主板供電。有些ATX電源供應器在輸出插座的下面加了一個開關，可切斷交流電源供應器輸入，徹底關機。

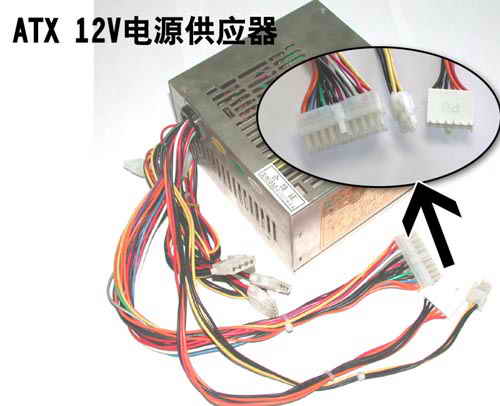

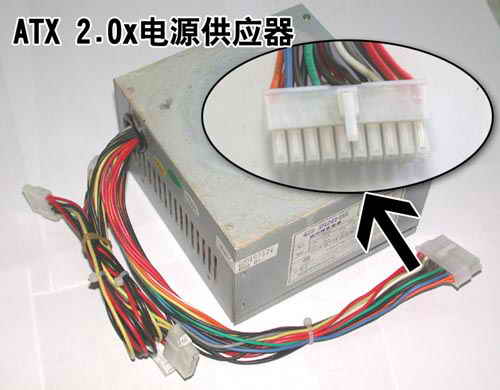

　　Intel l997年2月推出ATX 2.01標準，隨后還有ATX 2.02、ATX 2.03、ATX 12V等標準，不同規范的ATX電源供應器都是向下兼容的。ATX 2.01、ATX 2.02、ATX 2.03電源供應器之間，從外觀上看并沒有太大差別，如圖2所示。但是ATX 12V電源供應器（也就是所謂的“P4電源”）就不一樣了，它是在ATX 2.03的基礎上發展而來的，許多人把ATX 2.03電源供應器與P4電源相等同，這是錯誤的。所謂ATX 12V電源供應器，就是在如今使用的ATX 2.0x規格的電源供應器上，再加上一個額外的雙列4芯12V插頭，以及增強主板供電的一個6芯插頭（標示P8），如圖3所示。


　　3．Micro ATX電源供應器
　　Micro ATX是Intel在ATX之后推出的標準，主要目的是降低成本。Micro ATX電源供應器與ATX電源供應器相比，顯著變化是體積和功率減小了，但電源輸出線與ATX電源供應器一樣。Micro ATX電源供應器的體積是125mm×100mm×63.51mm，功率是90W～145W。
　　小提示：如何區分AT電源供應器與ATX電源供應器
　　AT電源供應器和ATX電源供應器的尺寸大小都一樣，那么我們應該如何分辨不同的電源供應器呢？簡單地說，關鍵是看除大4芯和小4芯電源插頭以外的電源輸出線。AT電源供應器包含兩個6芯插頭、主機電源開關引出線（四根線）；ATX 2.0x電源供應器包含一個雙列20芯插頭；ATX 12V電源供應器包含一個雙列20芯插頭、一個6芯插頭、一個雙列4芯12V插頭。
　二、安裝電源供應器
　　電腦需要連接電源供應器才能工作，所以我們還要安裝一個電源供應器。下面筆者以Pentium 4系統專用的ATX 12V電源供應器為例，向大家介紹如何安裝電源供應器。
　　小提示：如果你不是使用ATX 12V電源供應器，并應用在Pentium 4系統中，那么可以直接跳過第三步和第四步。

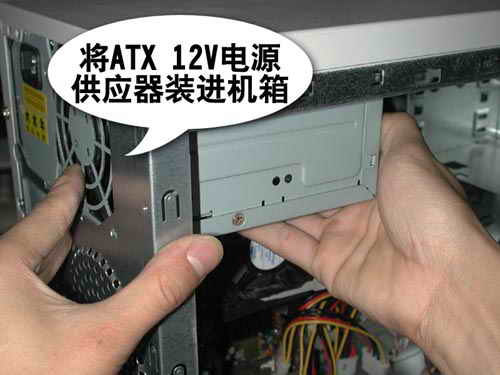

　　第一步：將ATX 12V電源供應器對應置入機箱內（如圖4所示），并用四個螺絲將電源供應器固定在機箱的后面板上。

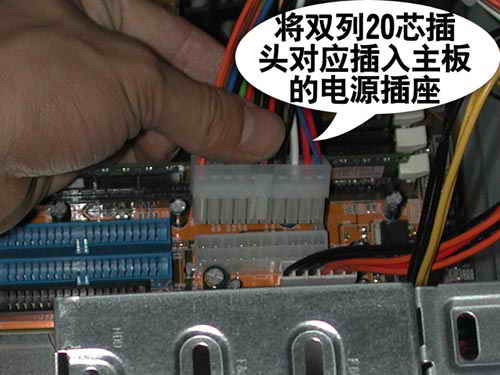

　　第二步：接下來將電源供應器上的雙列20芯插頭對應插入主板的20針電源供應器插座中，如圖5所示。

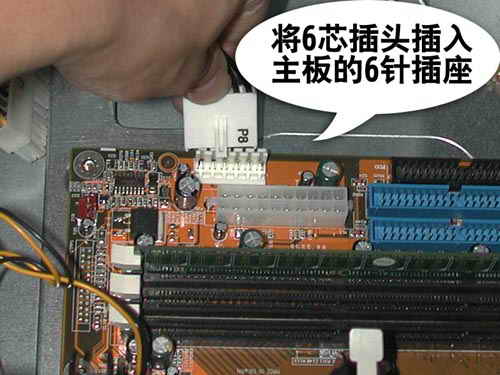

　第三步：將6芯插頭（P8）插入主板的6針插座中，如圖6所示。

　第四步：將雙列4芯12V插頭插入主板的4針插座中，如圖7所示。

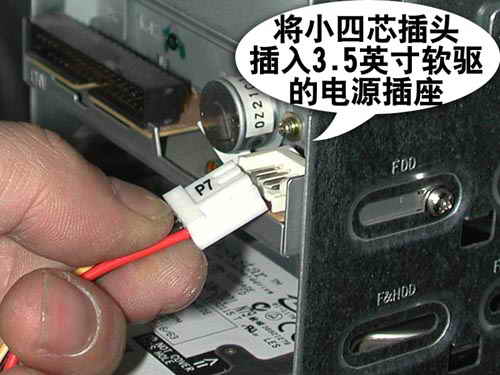

第五步：將小四芯的電源插頭插入3.5英寸軟驅的電源插座中，如圖8所示。

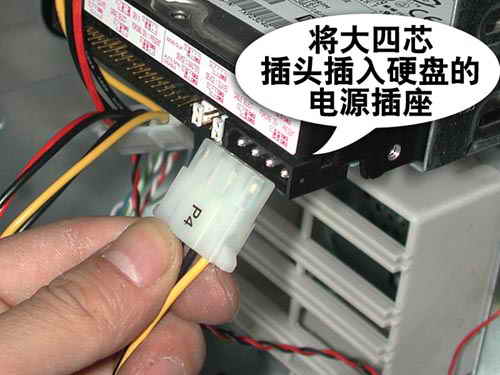

　第六步：將大四芯的電源插頭，分別插入硬盤、光驅的電源接座。由于這個電源供應器接口是以梯形設計，方向反了是插不進的，如圖9所示。

　小提示：在安裝大四芯和小四芯電源插頭之前，最好查看一下電源插頭是否足夠使用。然后再房室哪個插頭應該插入哪個部件，這樣就不會造成電源插頭過短等情況發生。
