小米小愛觸屏音箱內部做工好不好 小米小愛觸屏音箱拆解全過程評測

一直以來小愛音頻憑借著它實惠的價格和 優秀的語音反饋、出色的人工智能體驗成為了不少人的家居核心。 在小愛音箱推出后，小米又繼續發布了小米音箱Mini、小愛隨身音箱、小愛音箱HD等新品，受到大家的喜愛。之前的小米9發布會上，小米給小愛安裝上了一塊屏幕，那么這會帶來什么變化呢？小編通過拆解帶大家來了解一下。

小米小愛觸屏音箱全拆解過程評測：

一、小米小愛觸屏音箱開箱

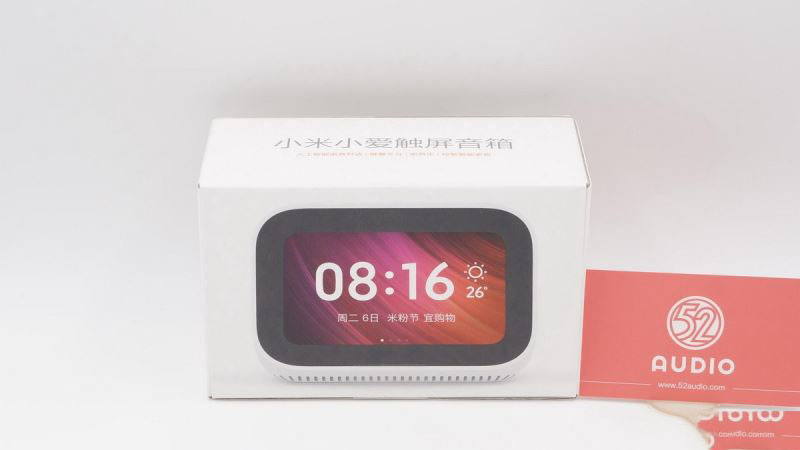

包裝正面白色底下是一個四英寸觸摸屏的小米小愛觸屏音箱。

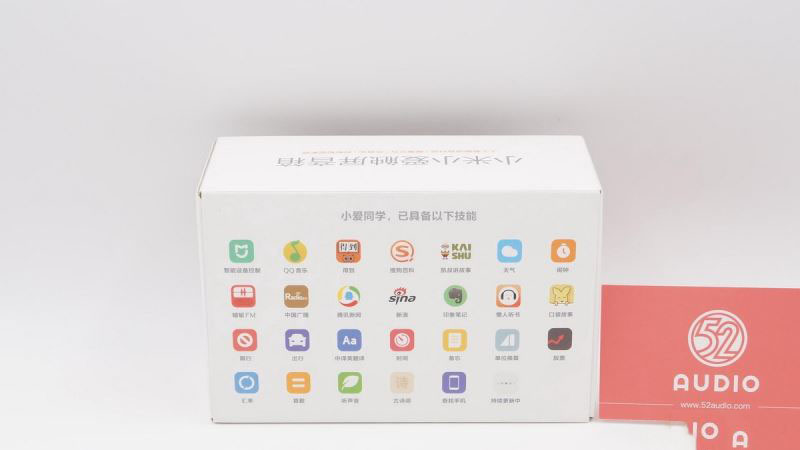

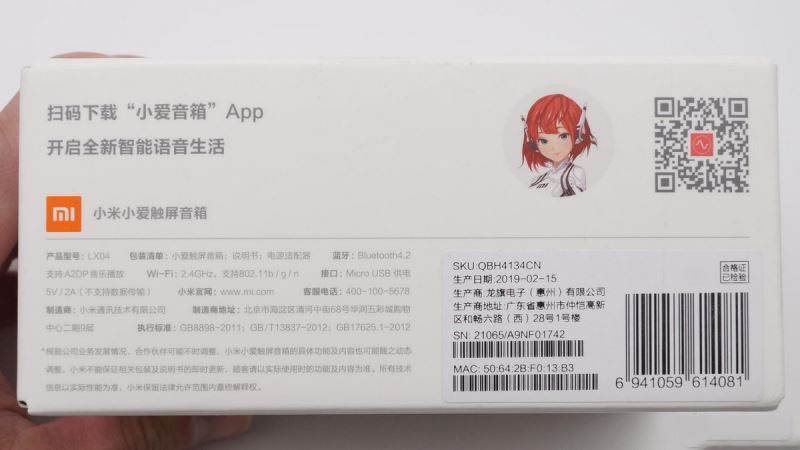

包裝側面是這款小米小愛觸屏音箱所能做到的技能。

生產商：龍旗電子（惠州）有限公司，生產商地址：廣東省惠州市仲愷高新區和暢六路（西）28號1號樓。

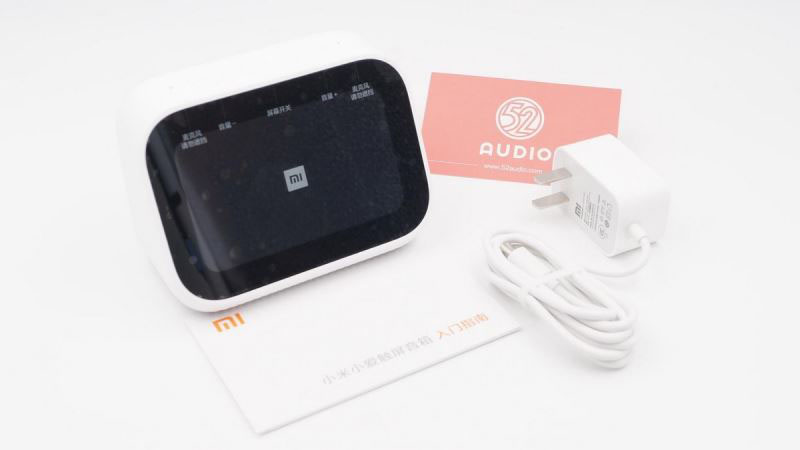

包裝內包含產品本體、電源適配器、使用說明。

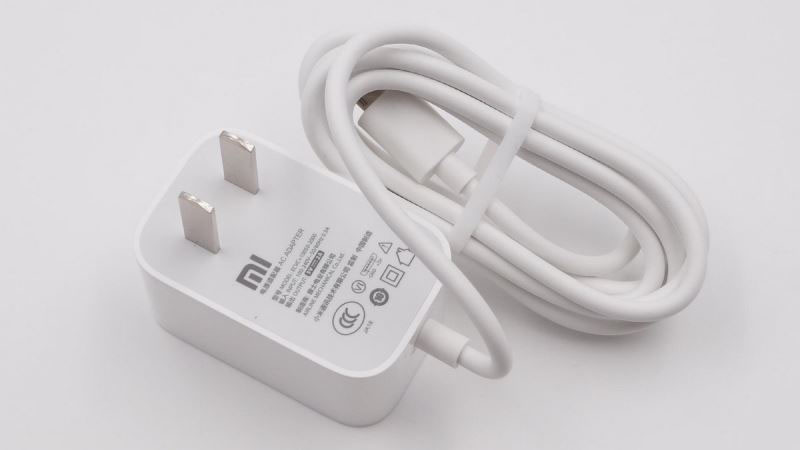

電源適配器特寫，線身與插頭連在一起。

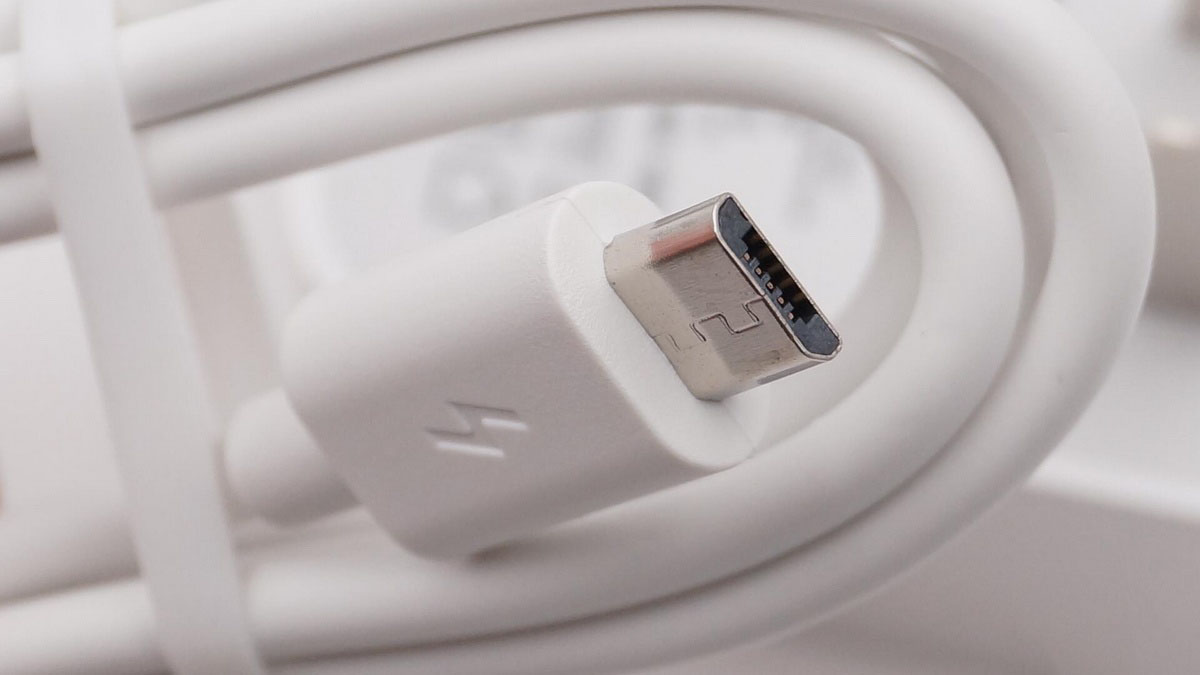

輸出接口為Micro USB接口。

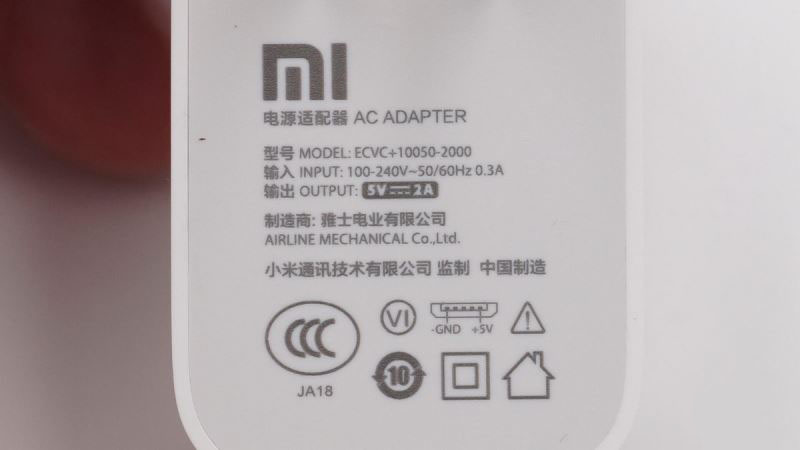

電源適配器參數，型號：ECVC+10500-2000，輸入：100-240V ~ 50/60Hz 0.3A，輸出：5V 2A 。

小編采用ChargerLAB POWER-Z KT001進行充電測試，工作電流366mA。

機器出廠時有一張貼膜。

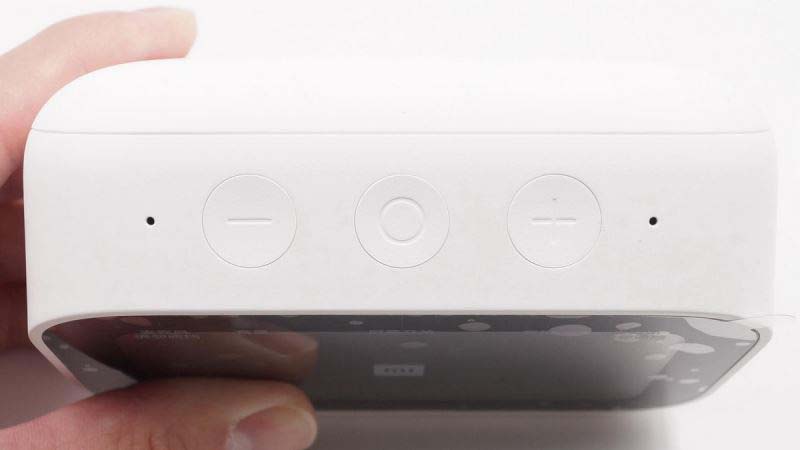

頂部按鍵部分，音量-、多功能鍵、音量+三個按鍵，兩側是麥克風。

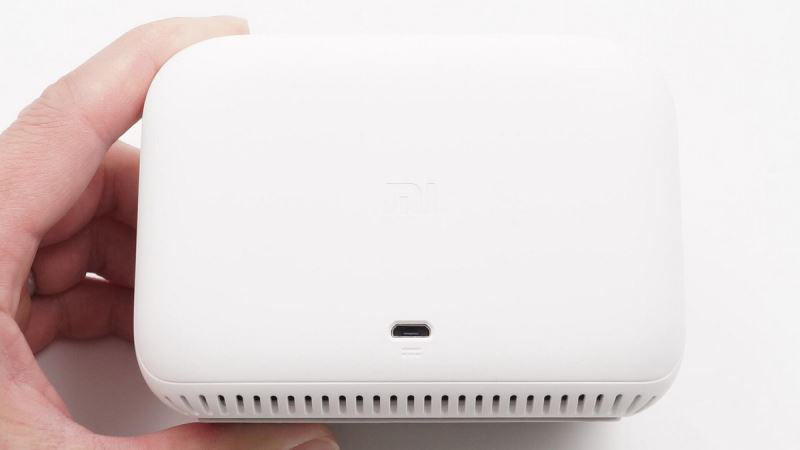

背后只有一個Micro USB充電接口，除此之外一片潔白。

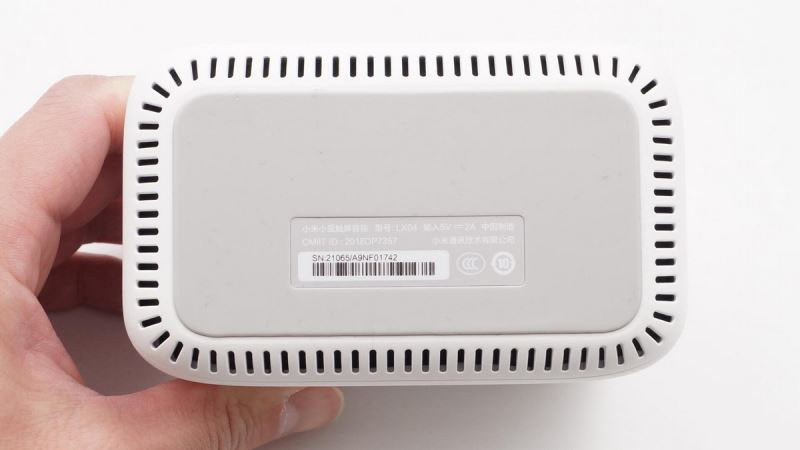

品名：小米小愛觸屏音箱，型號：LX04，輸入：5V 2A，小米通訊技術有限公司，中國制造。

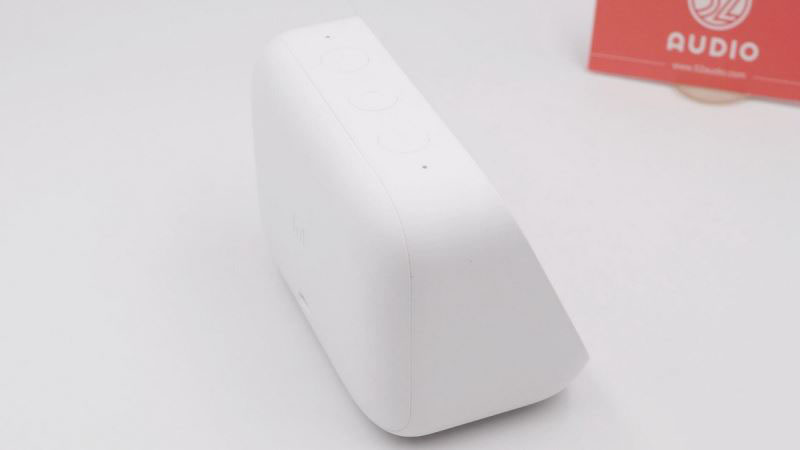

機身每個邊角都非常圓潤。

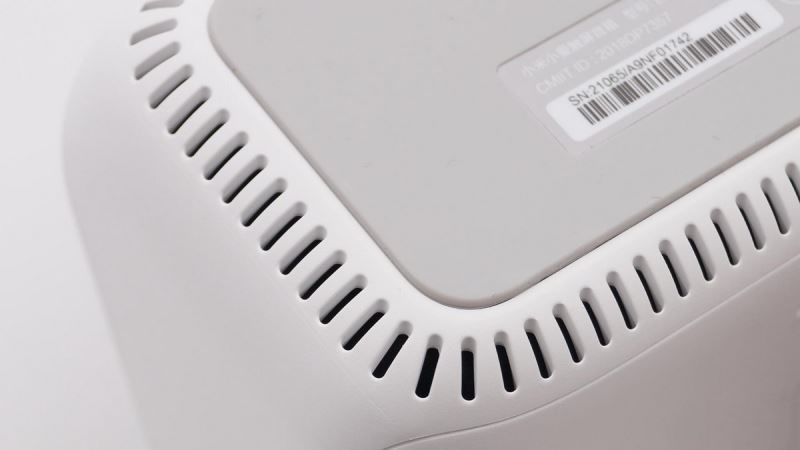

底部的揚聲器發聲孔。

二、 小米小愛觸屏音箱拆解

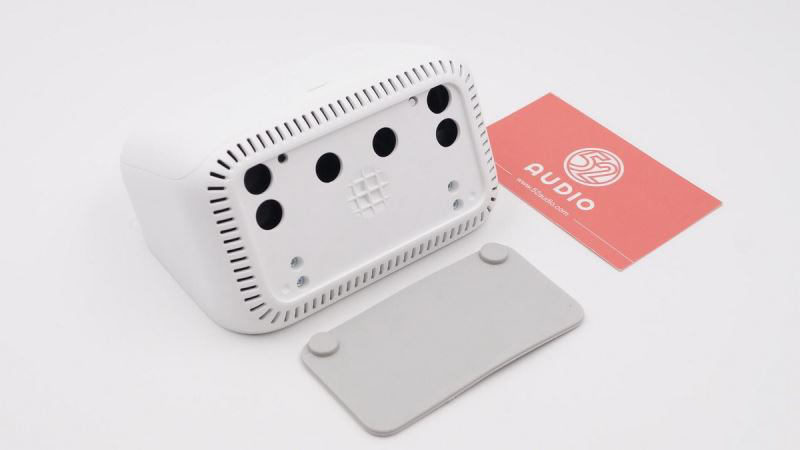

撕下底面的防滑墊，可以看到底部有多個螺絲孔。

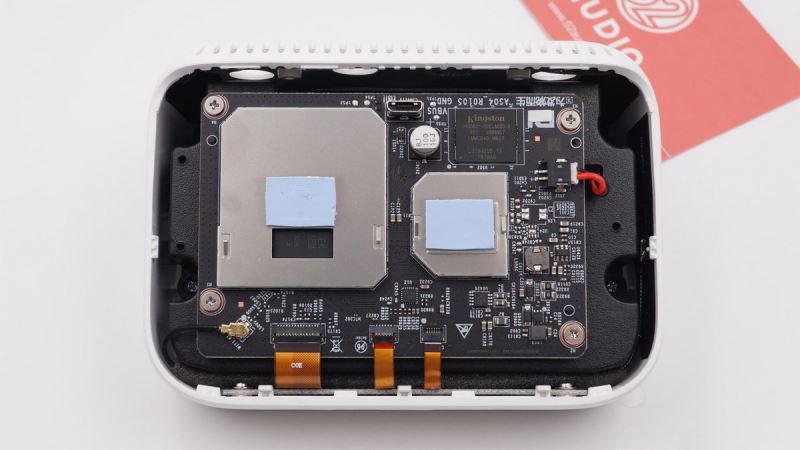

然后拆下背蓋，主板上有兩個被金屬屏蔽罩覆蓋的地方，并且用導熱墊來散熱。

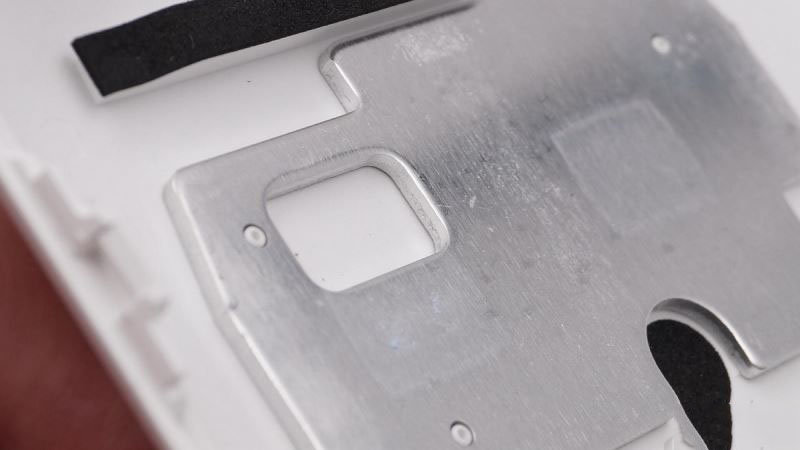

背蓋上有一塊金屬散熱片。

主板特寫，有被金屬屏蔽罩覆蓋的芯片，有裸露的芯片，有導線插到端子上，還有軟排線連接。

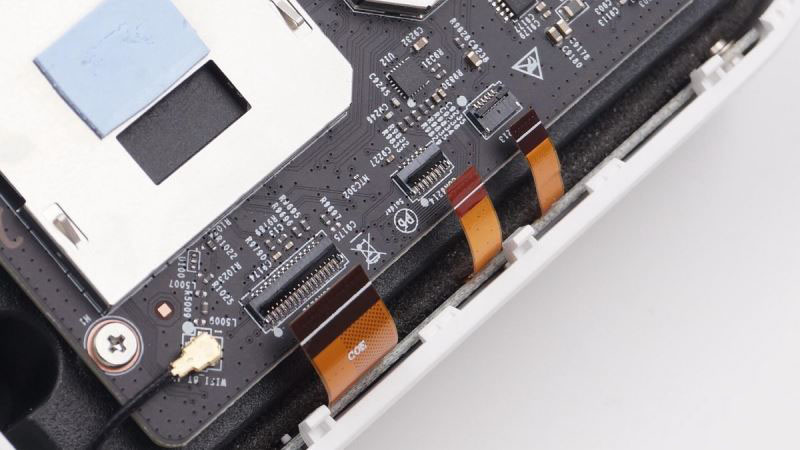

從左到右依次是屏幕排線、按鍵/麥克風副板排線、光線傳感器排線。

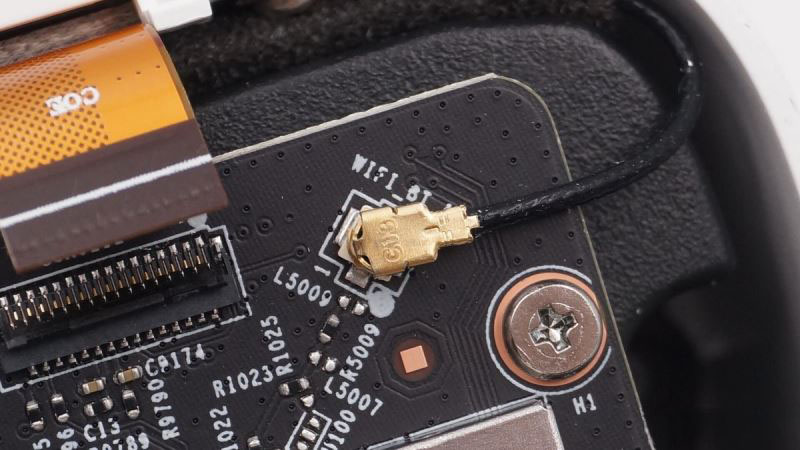

WiFi、藍牙同軸天線插座。

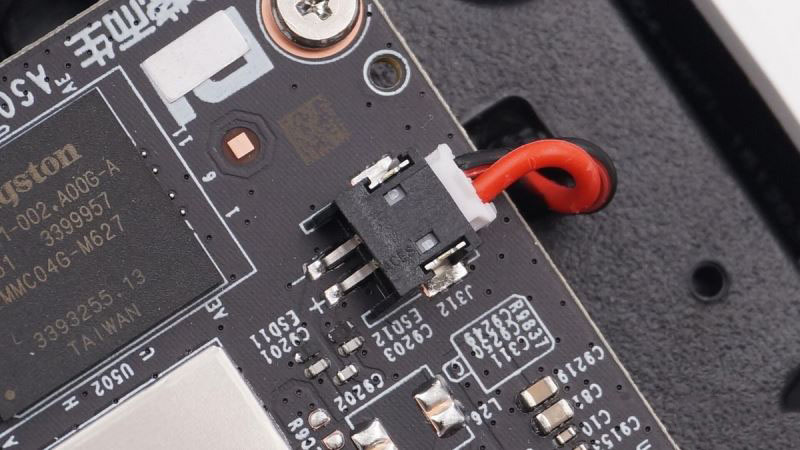

揚聲器端子插座。

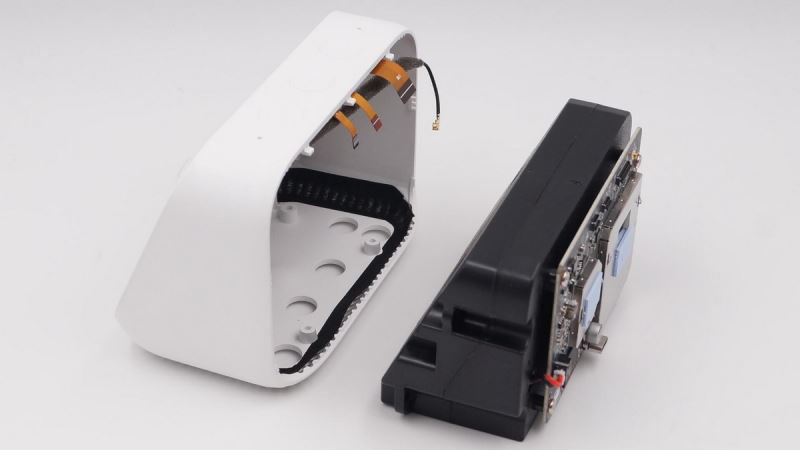

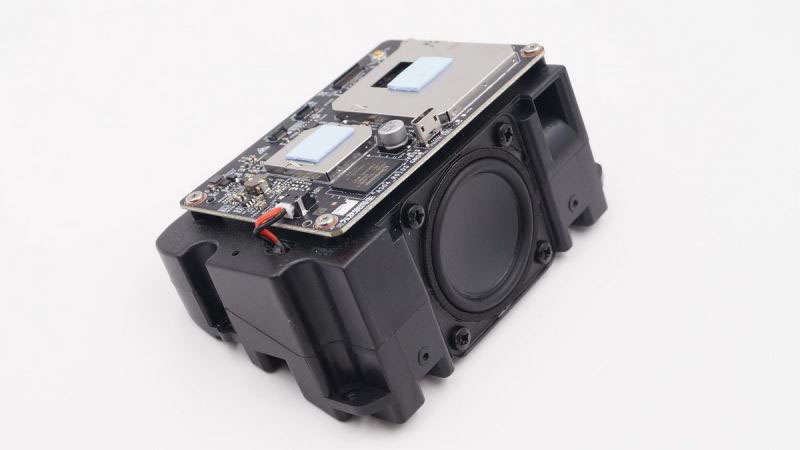

主板和中間的音腔模塊用螺絲連接，直接一起取出。

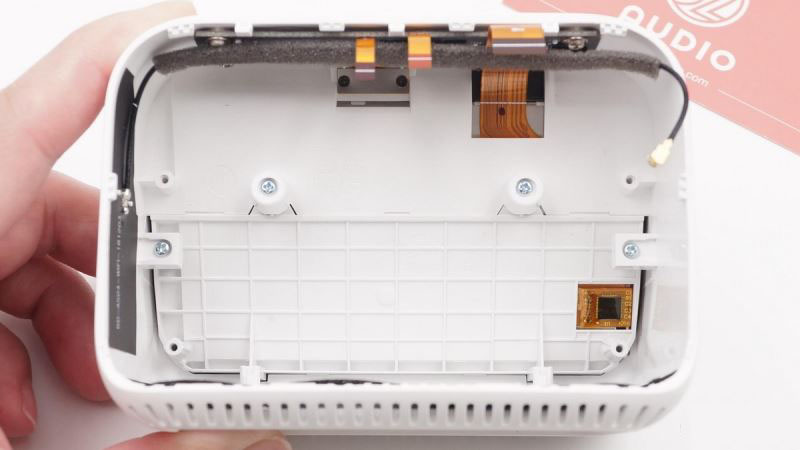

WiFi天線的同軸線經過頂部延伸到另一側，在與頂部小板的地方采用海綿包裹防震。

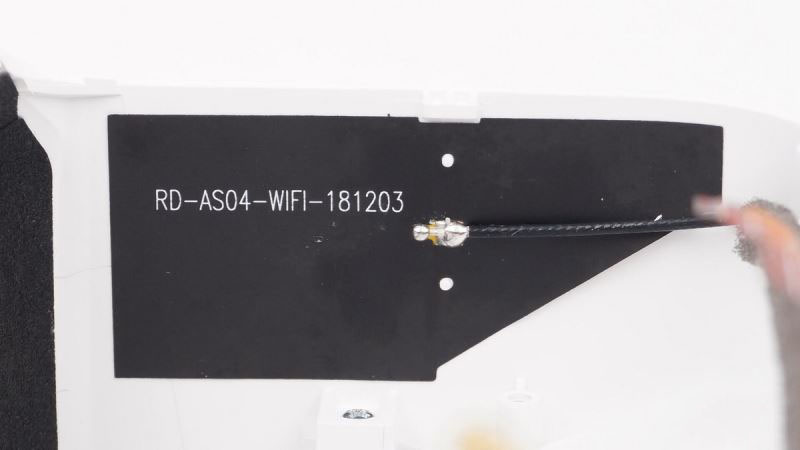

貼片WiFi天線，型號RD-AS04-WIFI-181203。

光線感應器。

接下來回到正面，拆下顯示屏面板。

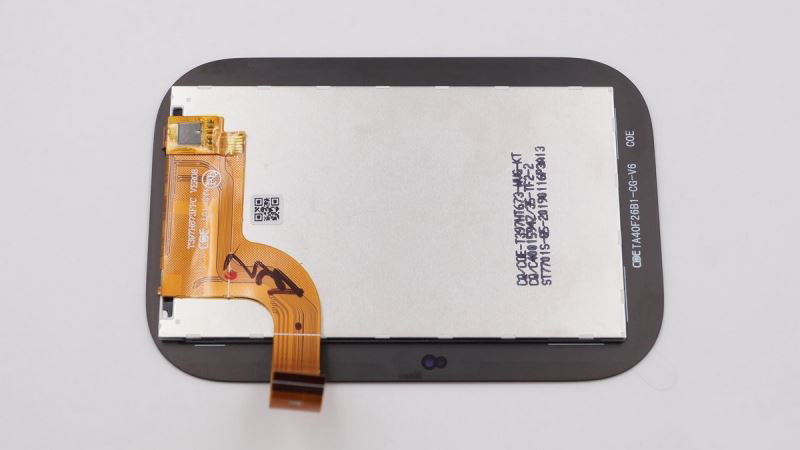

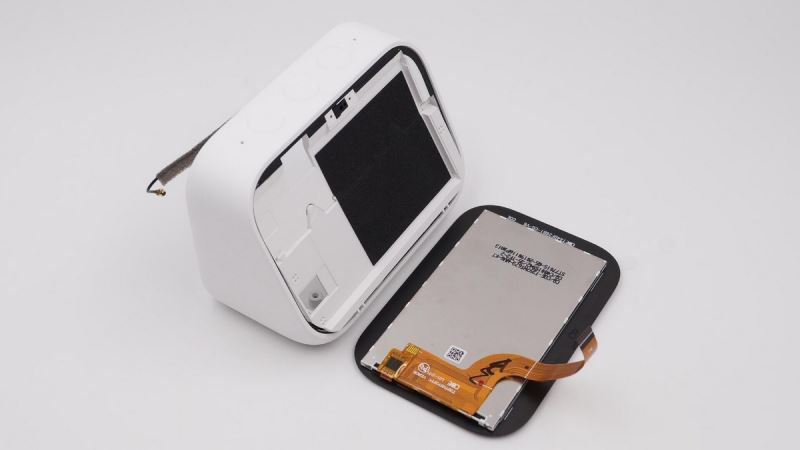

玻璃面板和顯示屏面板粘合在一起，顯示屏采用排線連接到主板。

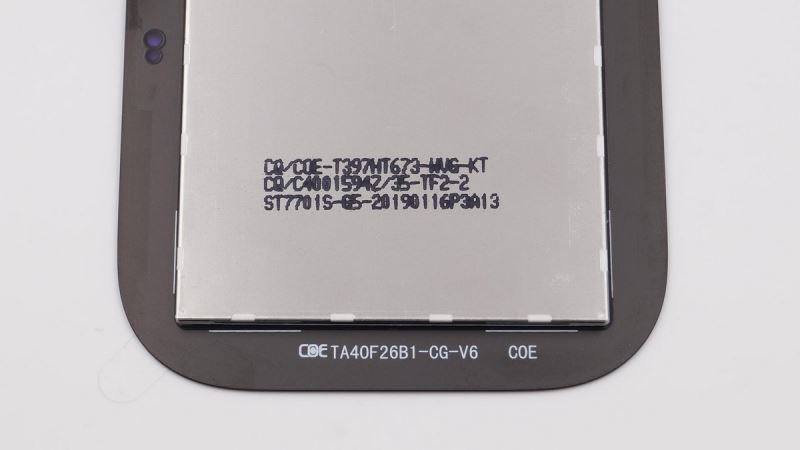

ST7701S 3.97 英寸 LCD屏。

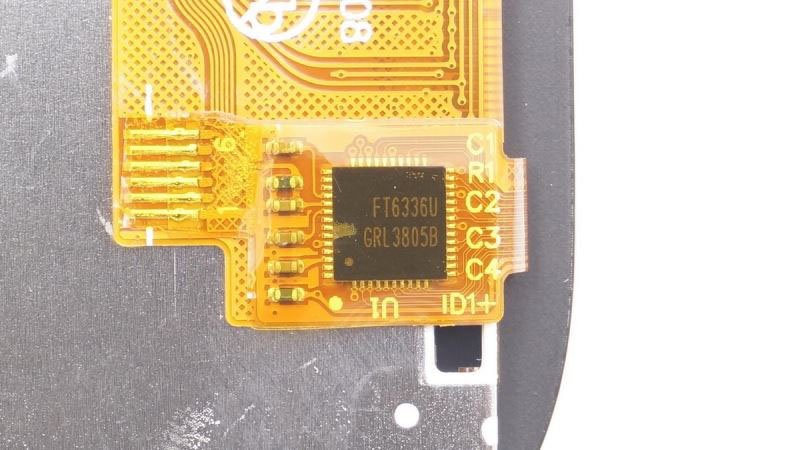

FT6336U 觸屏控制IC。

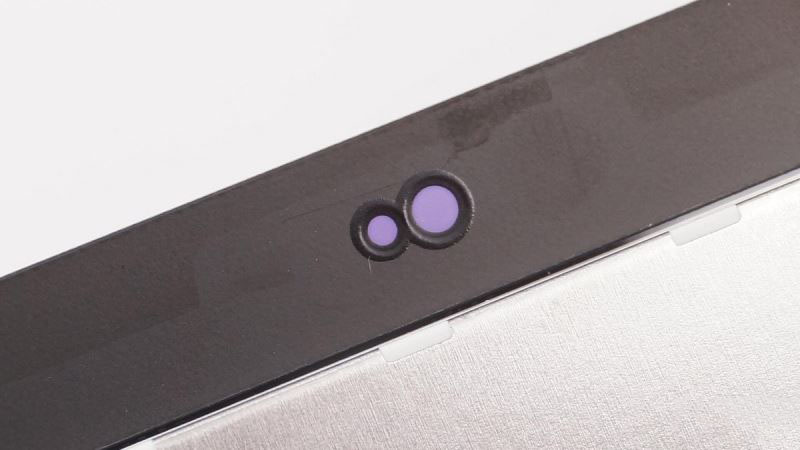

顯示屏面板上的光線感應器的孔。

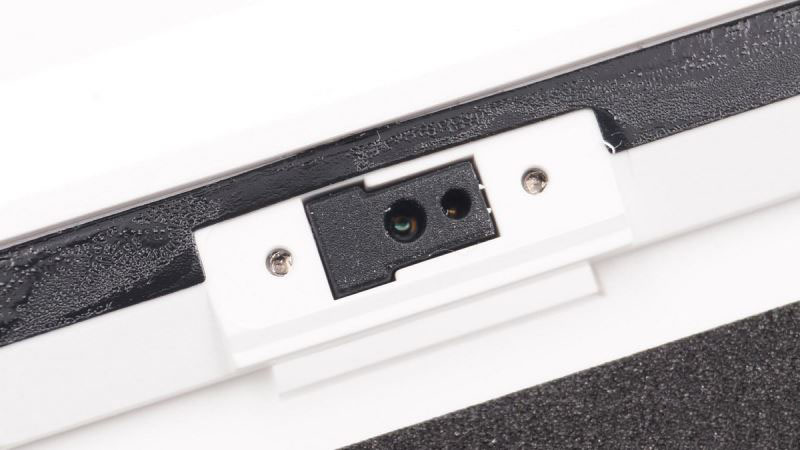

位于機身頂部的光線感應器，是一個模塊，采用螺絲固定。

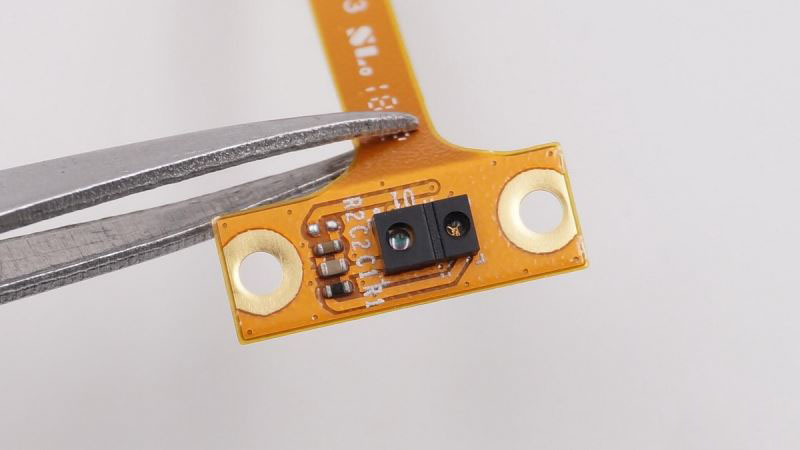

光線感應器特寫。

頂部的小板，采用排線連接。

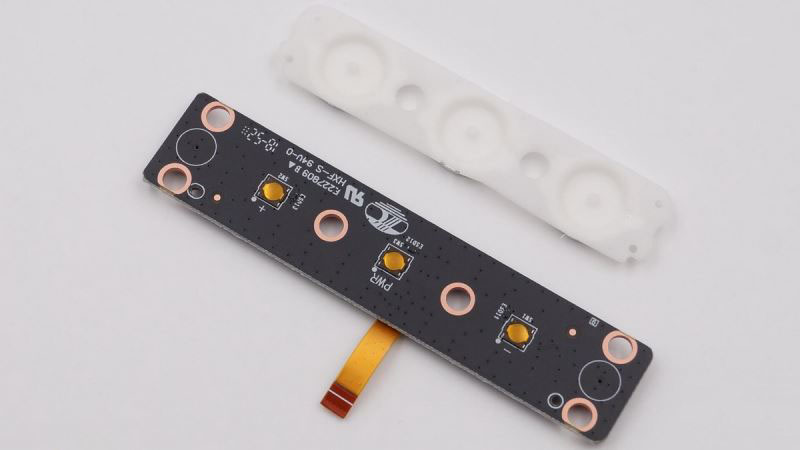

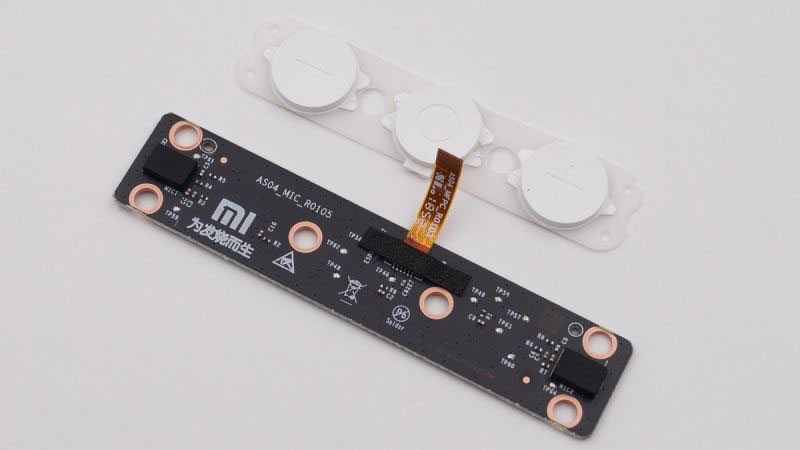

小板正面集成了三個按鍵，兩側有麥克風孔，雙麥克風的配置，支持“小愛同學”遠場語音喚醒。

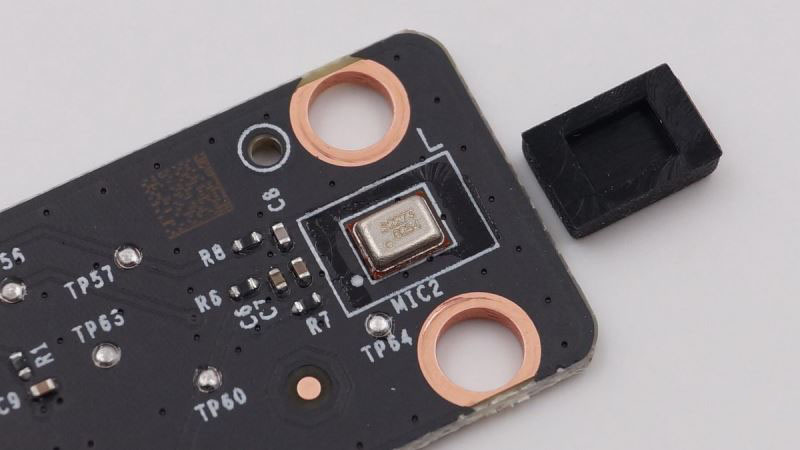

鐳雕 S2273的MEMS硅麥。

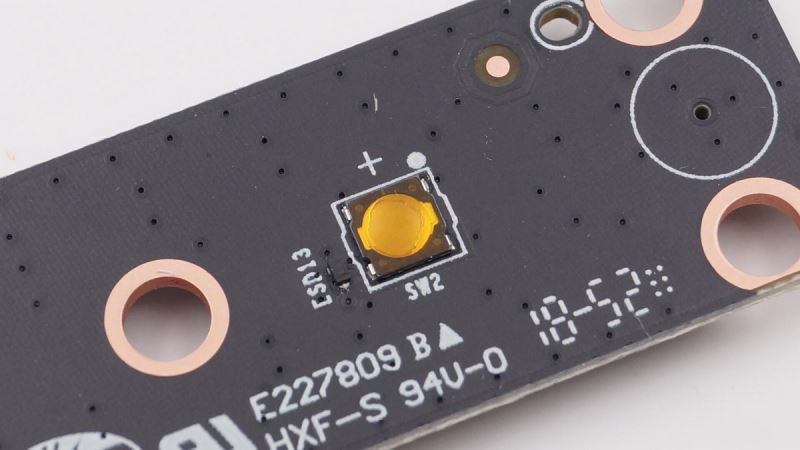

微動按鍵特寫。

音腔模塊和主板采用螺絲固定在一起。

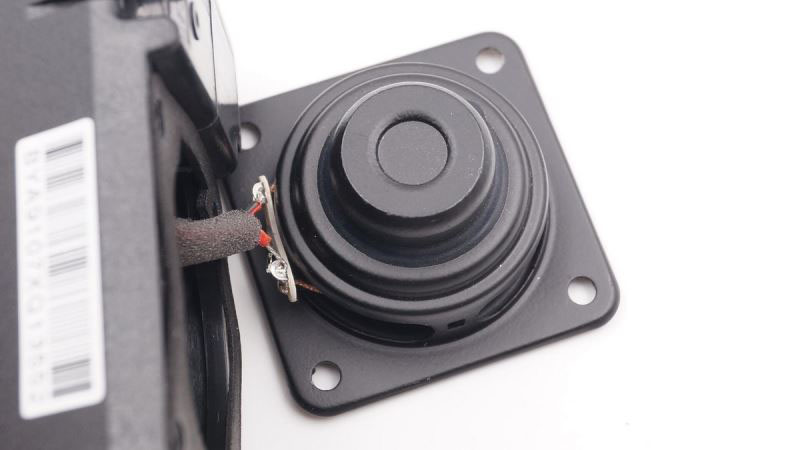

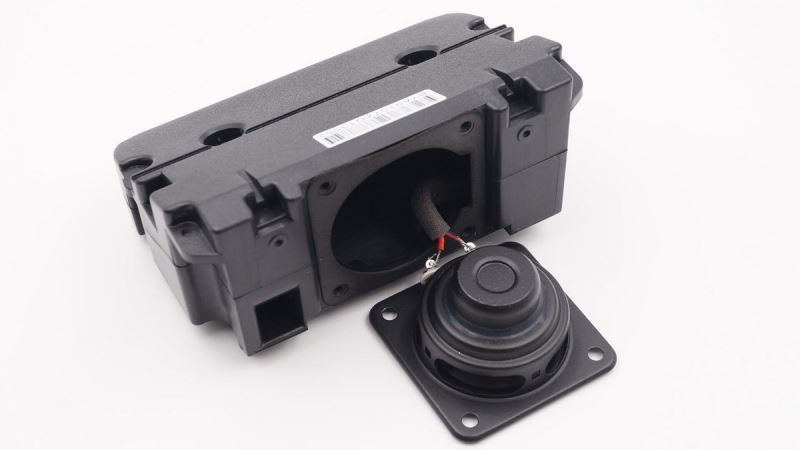

扭下四顆螺絲，看到喇叭采用導線連接，導線采用海綿包裹， 防止雜音的產生。

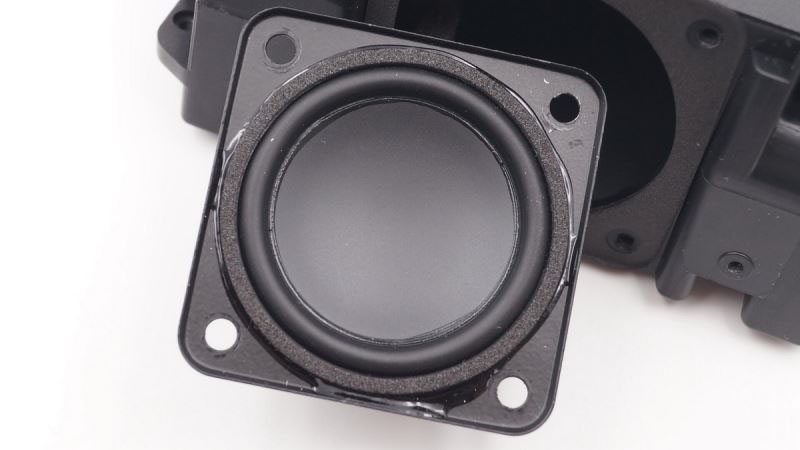

這是一個1.5 寸全頻揚聲器。

揚聲器背后，看到T鐵、磁環和盆架做了一體黑化處理。

揚聲器和音腔之間墊著一塊海綿，可以防止金屬框和塑料音腔之間的振動。

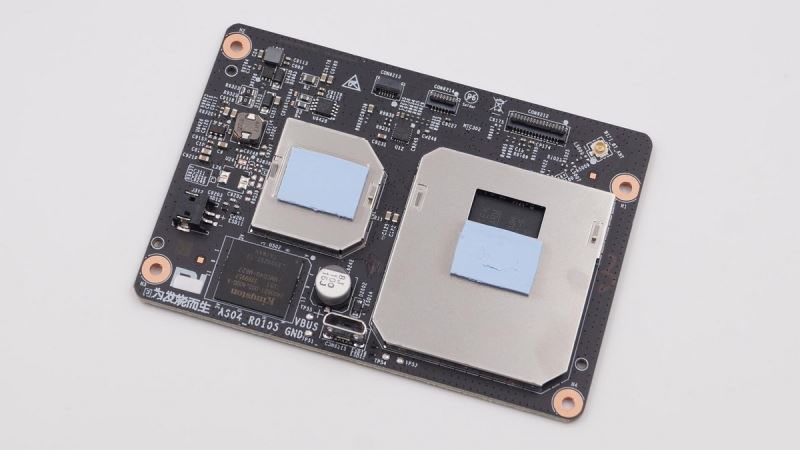

主板正面特寫，有兩個被金屬罩屏蔽的區域，較大的區域上有一個小開窗。

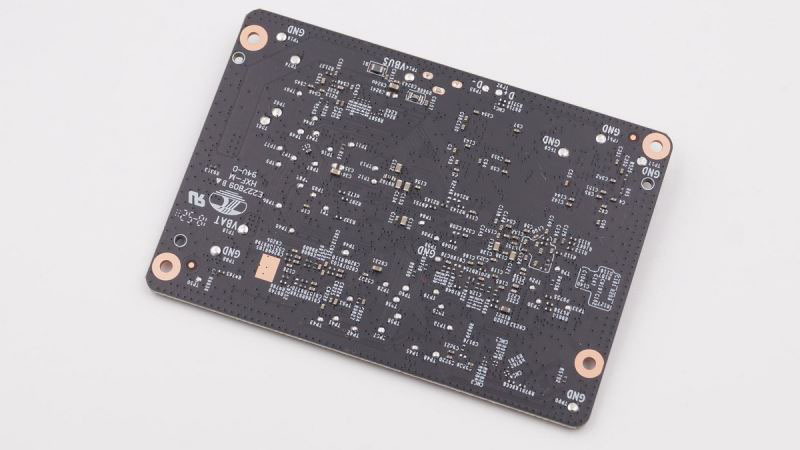

主板背面特寫。

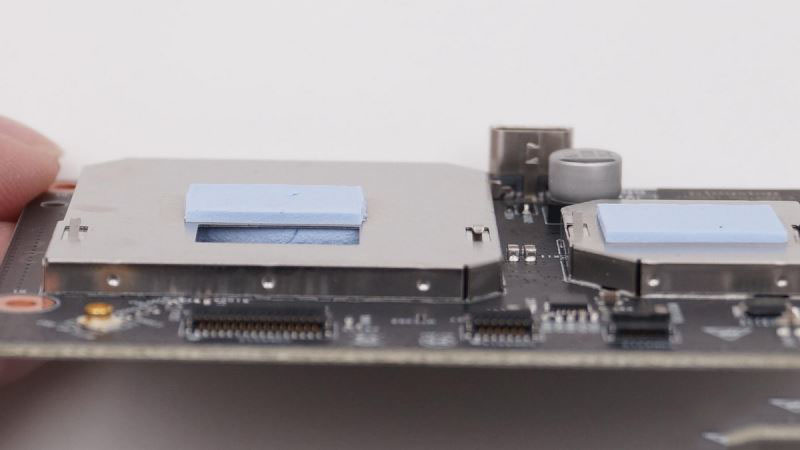

屏蔽罩和散熱墊都有一定的厚度。

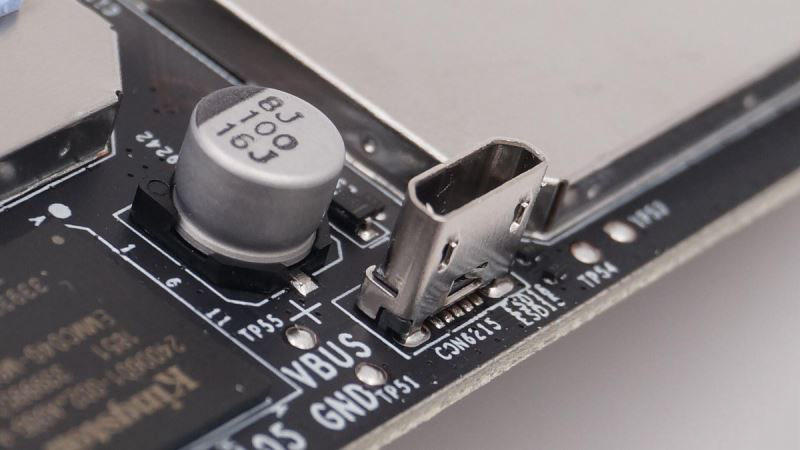

貼片電解電容和Micro USB接口。

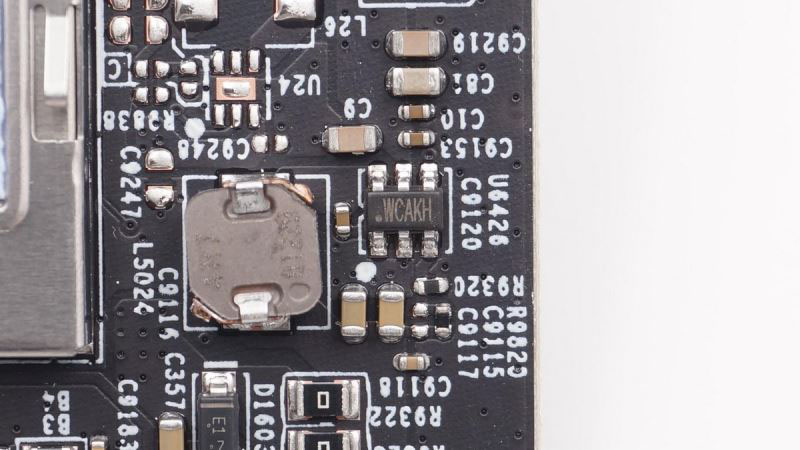

鐵素體電感特寫，旁邊一個絲印WCAKH的同步整流降壓IC。

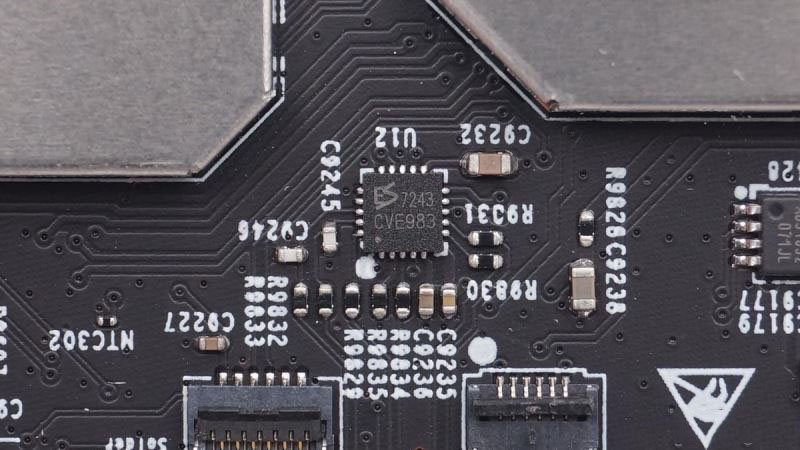

ES7243 高性能立體聲音頻ADC ,101 dB信噪比。

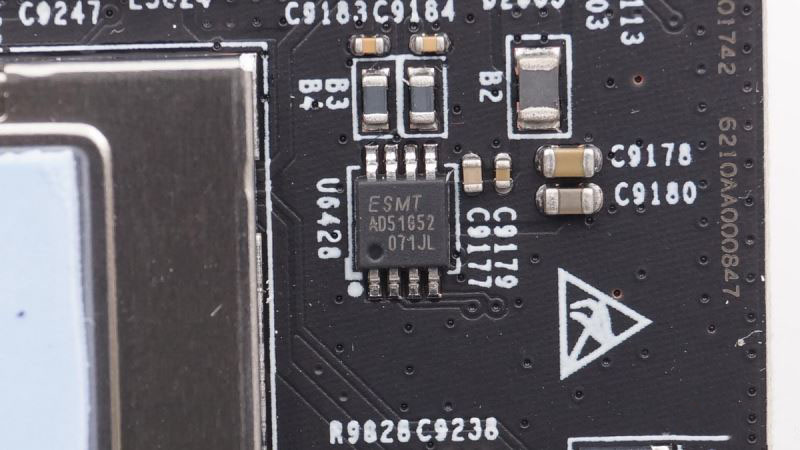

ESMT AD51652 低功率音頻放大器，用于驅動揚聲器。

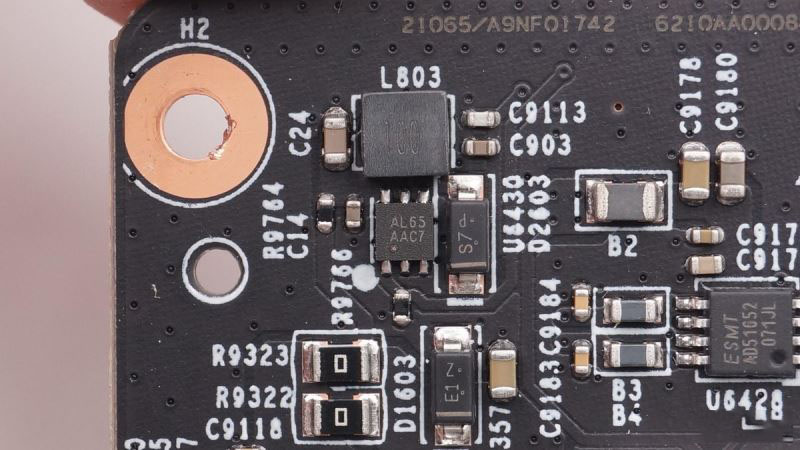

絲印AL65 AAC7的IC。

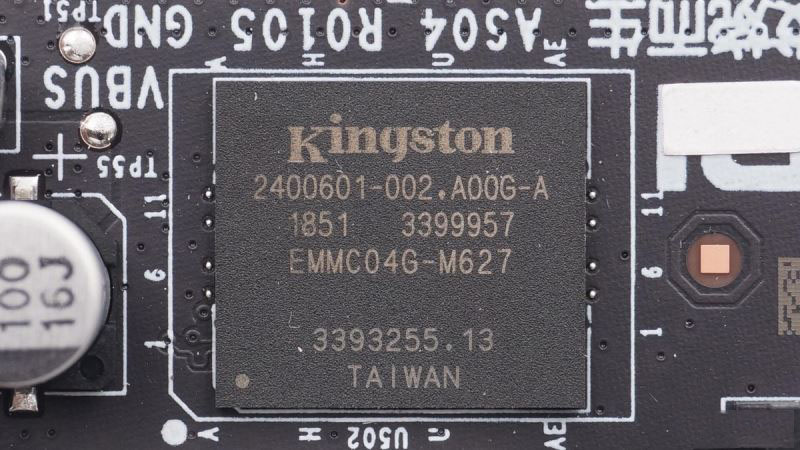

Kingston金士頓 EMMC04G-M627 存儲IC。

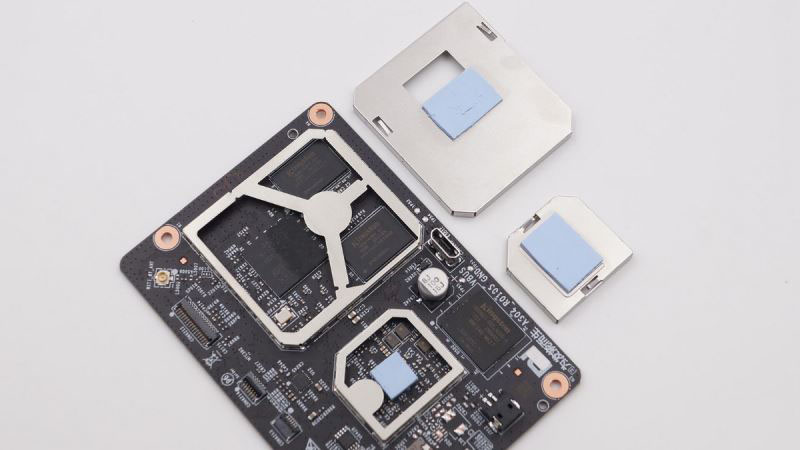

拆下金屬屏蔽罩。

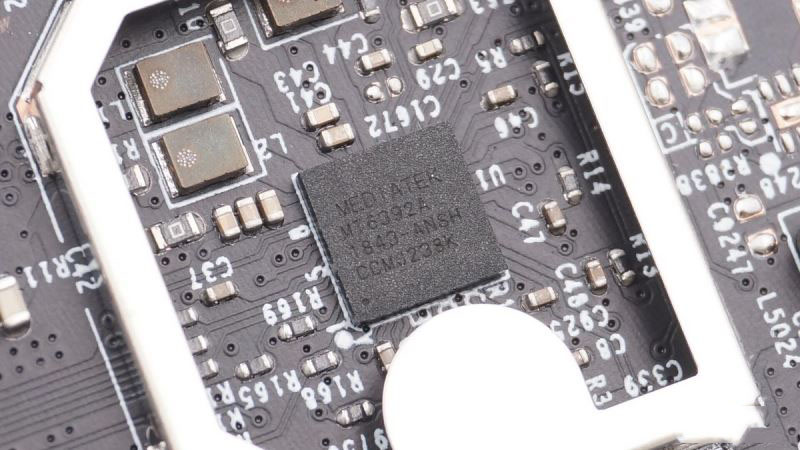

MEDIATEK聯發科MT6392A電源管理IC。

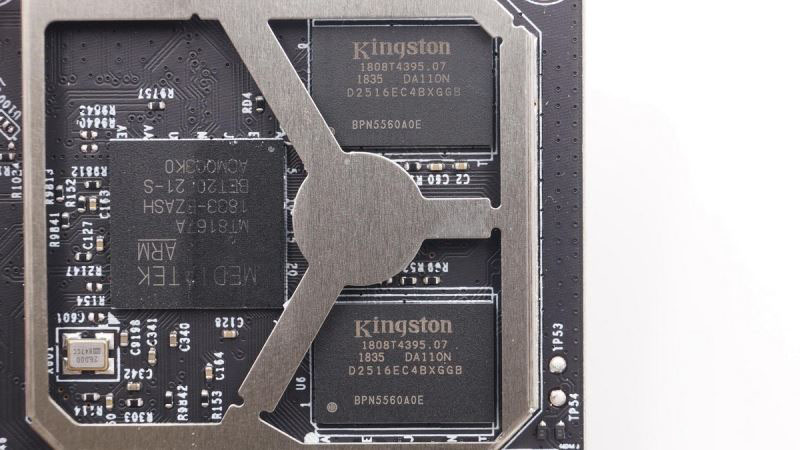

這邊是主控芯片和RAM芯片，Kingston金士頓D2516EC4BXGGB DDR3緩存。

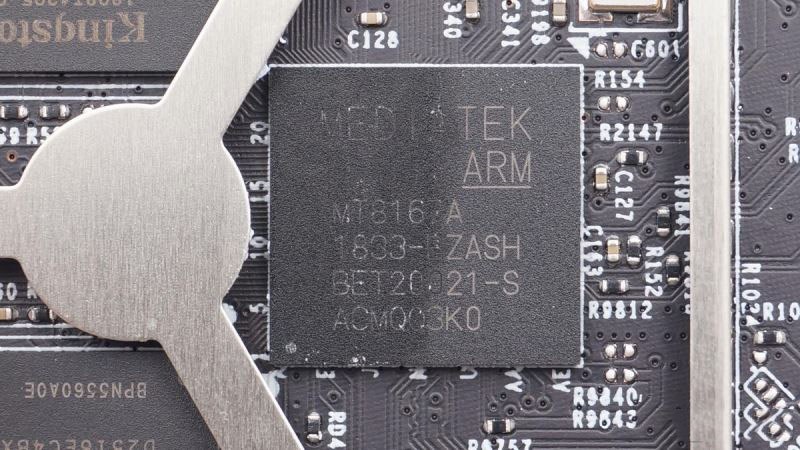

MTK聯發科MT8167A是一個高度集成的移動計算平臺，集成了四個Cortex-A35核心，內置WLAN和藍牙兩種無線連接模塊。其圖形通過3D圖形加速增強，還包括多標準視頻加速器和高級音頻子系統，以提供先進的多媒體應用和服務，如流式音頻和視頻，多種解碼器和編碼器，如HEVC，H.264和MPEG 4.音頻支持包括和弦鈴聲和高級音頻功能，如回聲消除，免提揚聲器操作和噪音消除。

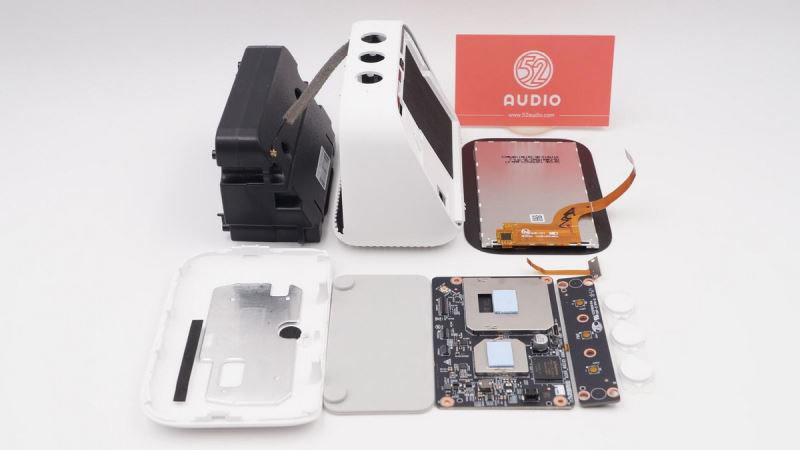

拆解全家福。

三、小編拆解總結

1、采用1.5寸全頻揚聲器搭配大音腔，在如此小的體積內帶來不錯的效果；

2、小巧的機身帶有4英寸的屏幕，為這個智能音箱帶來更廣泛的用途；

3、頂部?jī)?nèi)置雙麥克風，增強拾音效果；

4、 采用MTK聯發科MT8167A是一個高度集成的移動計算平臺，內置四核心處理器，性能強勁。
