小度人工智能音箱1S內部做工如何 小度人工智能音箱1S拆解圖解評測

智能家居其實離我們并不遙遠，我們幾乎都在使用百度，百度的AI操作系統DuerOS大家肯定不會陌生，內置于電視、手機、汽車的DuerOS已經為很多用戶帶來了“動口不動手”的智能體驗。

百度之前也已經發了小度智能音箱、小度在家、小度智能音箱Pro等產品，本次小編迎來了小度家族的新產品小度人工智能音箱1S，這款音箱增添了多顆LED燈，能夠帶來不同的使用體驗，帶著對這個燈光期待小編開始對它進行拆解。

小度人工智能音箱1S拆解圖解評測：

一、 小度人工智能音箱1S開箱

黑色包裝，藍色鐳射的產品名稱小度人工智能音箱1S和小度的圖案。

品名：小度人工智能音箱1S，產品型號：XDH-11-AB，北京百度網訊科技有限公司。

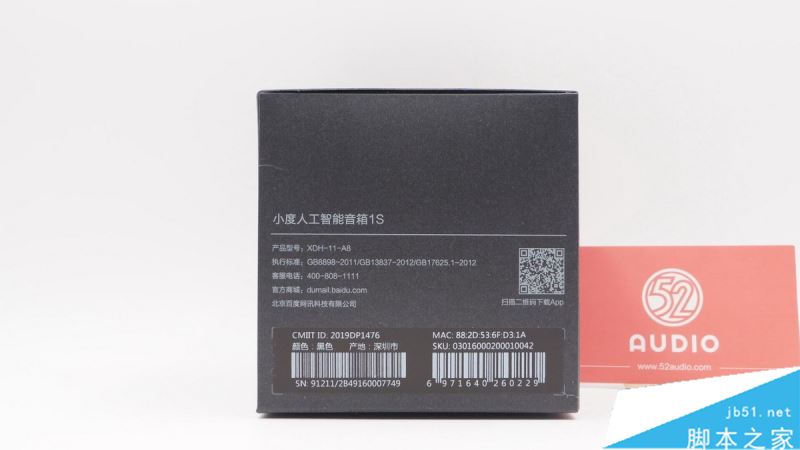

包裝側面表明了產品的一些功能。

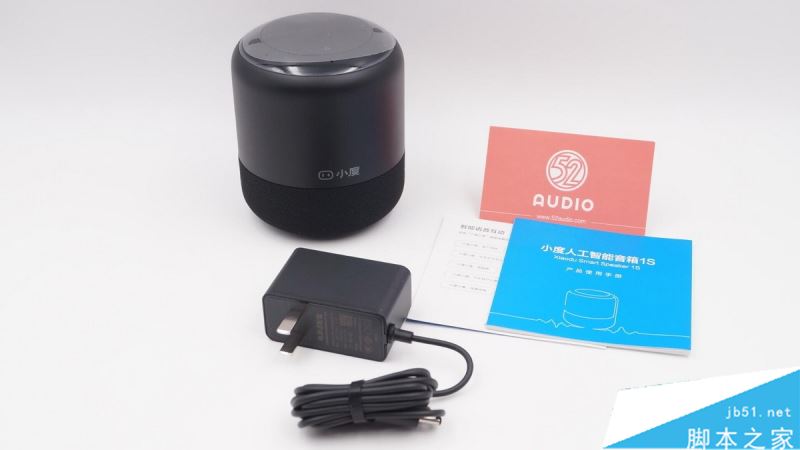

包裝內含有產品本體、電源適配器和使用說明等等。

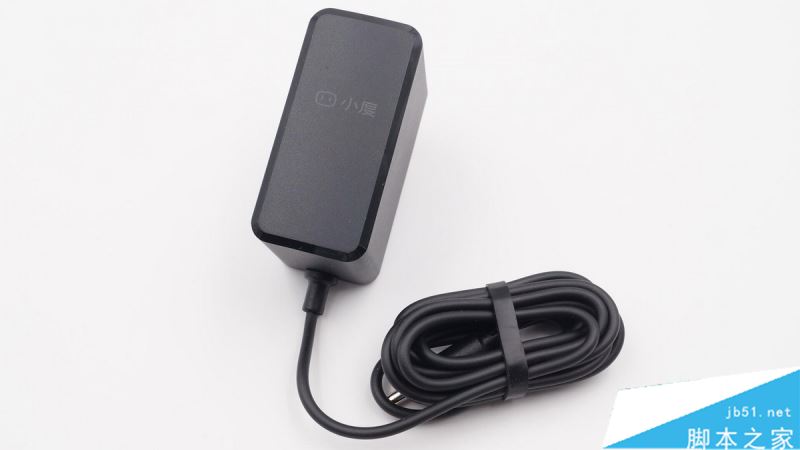

電源適配器，線身一體。

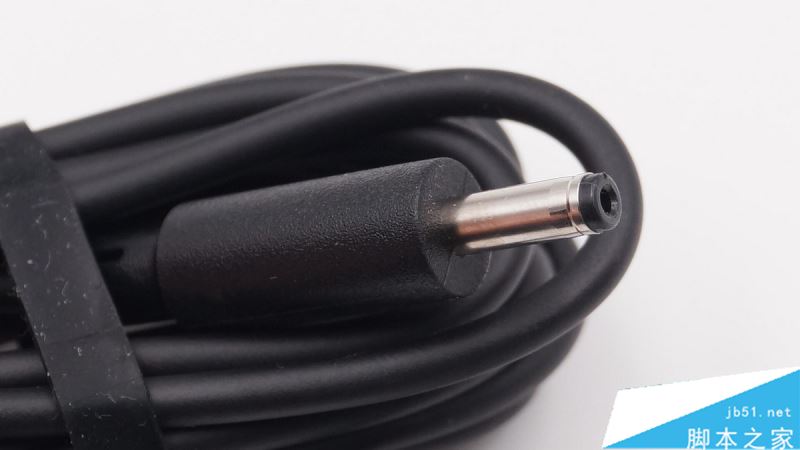

輸出接口方面采用DC圓口輸出。

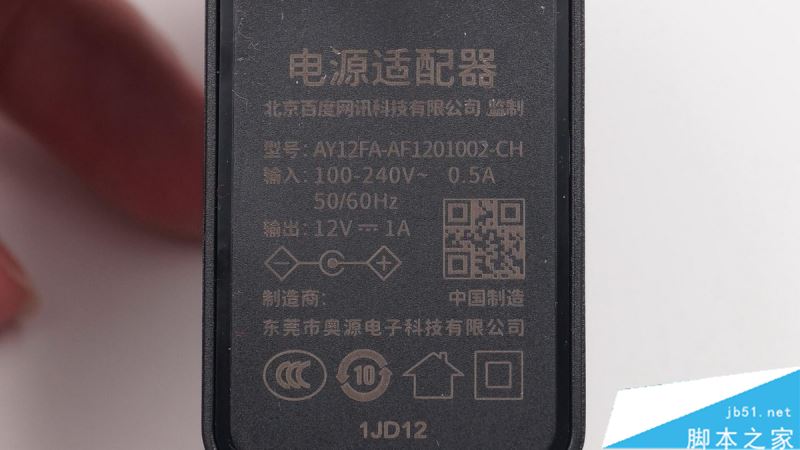

電源適配器，北京百度網訊科技有限公司監制，型號：AY12FA-AF1201002-CH，輸入：100-240V~ 0.5A 50/60Hz，輸出：12V 1A，制造商：東莞市奧源電子科技有限公司。

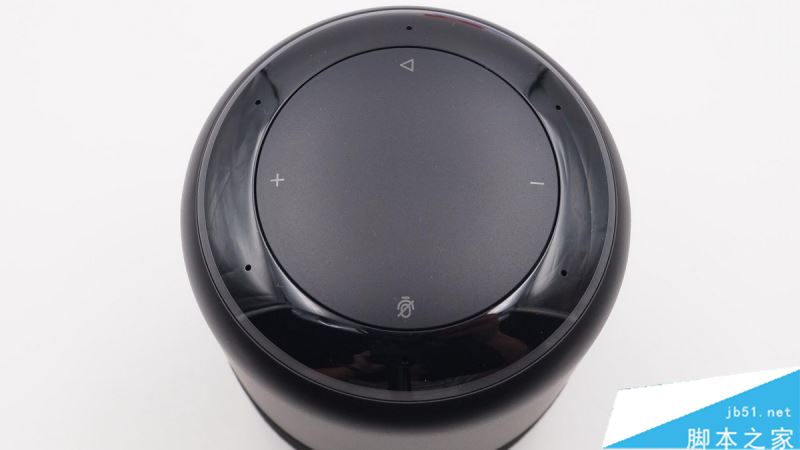

音箱頂部，外圈是亮面塑料，有六個麥克風孔。內圓是磨砂材質，有四個按鍵。

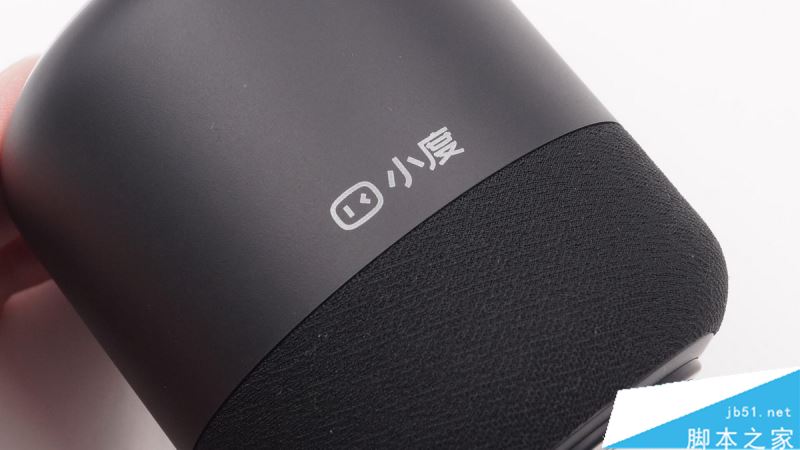

音箱側面分為兩個部分，上半部分采用磨砂材質塑料外殼，下半部分是防塵網。

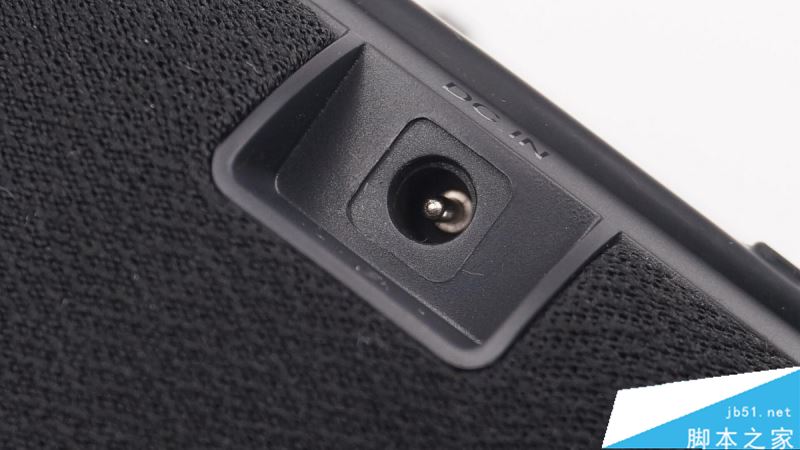

位于側面下方的DC輸入接口。

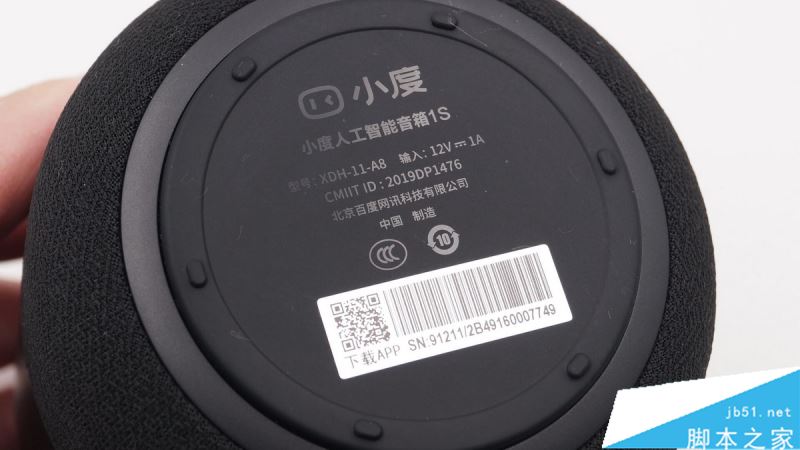

底部防滑墊，同時還是產品的標簽，上面是小度藝術字的logo，品名：小度人工智能音箱1S，型號：XDH-11-A8，輸入：12V 1A，北京百度網訊科技有限公司 中國制造。

二、 小度人工智能音箱1S拆解

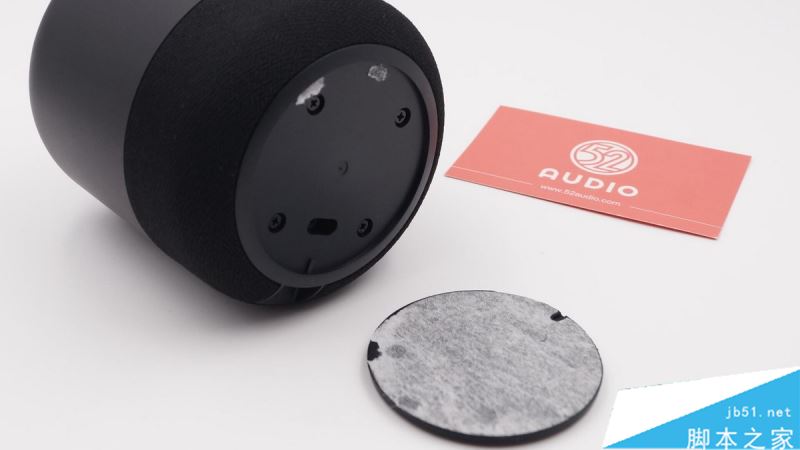

撕開防滑墊，可以看見四個螺絲位。

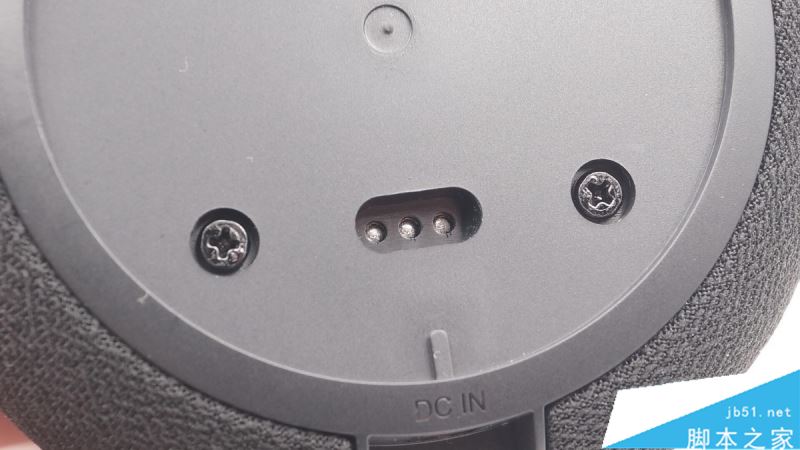

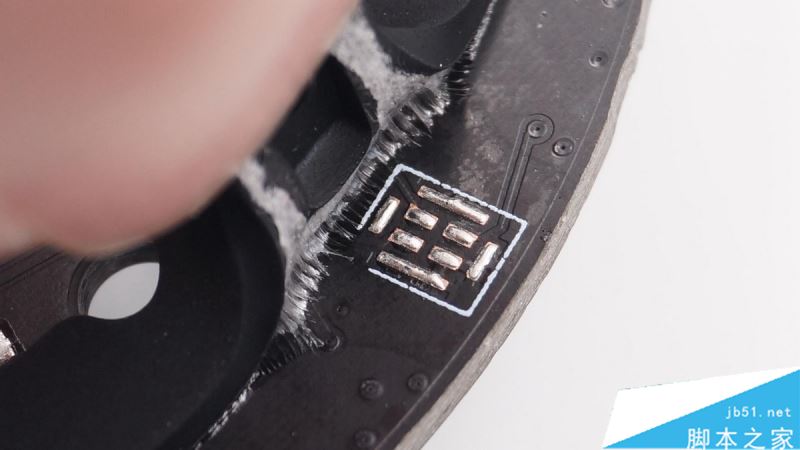

其中一邊還有一個測試接口。

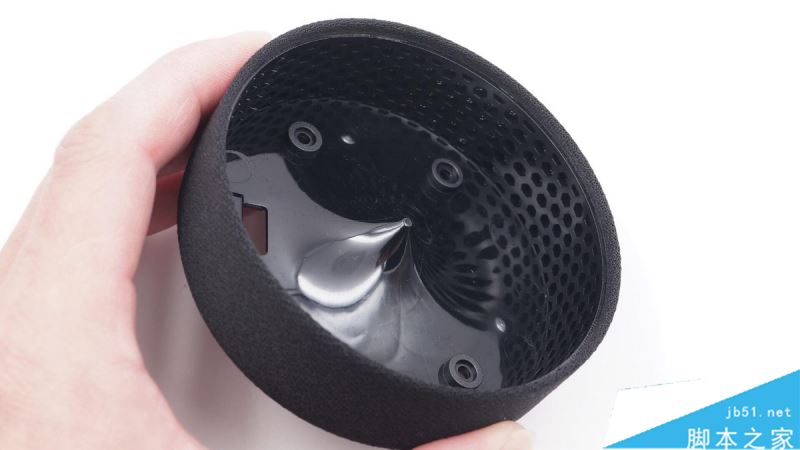

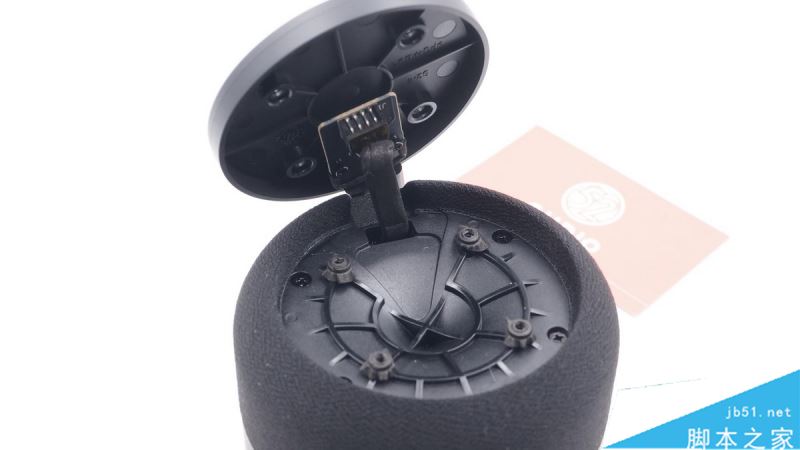

打開底蓋，有一根線束連接著DC輸入小板，機身處是一個錐形的音腔。

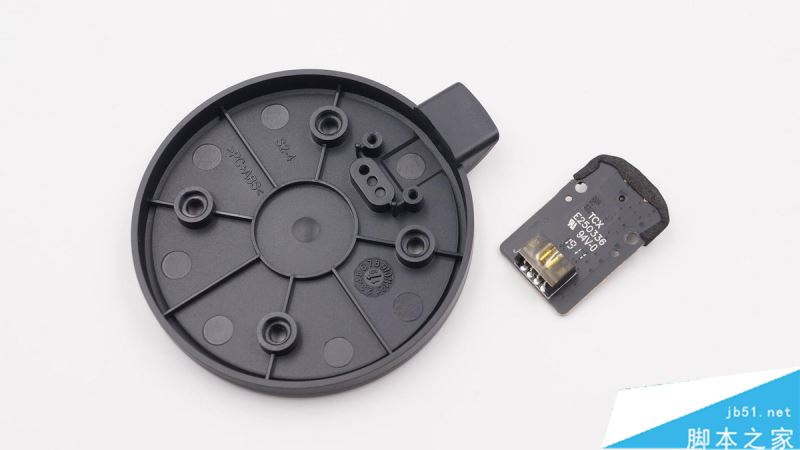

底蓋和DC輸入小板特寫。

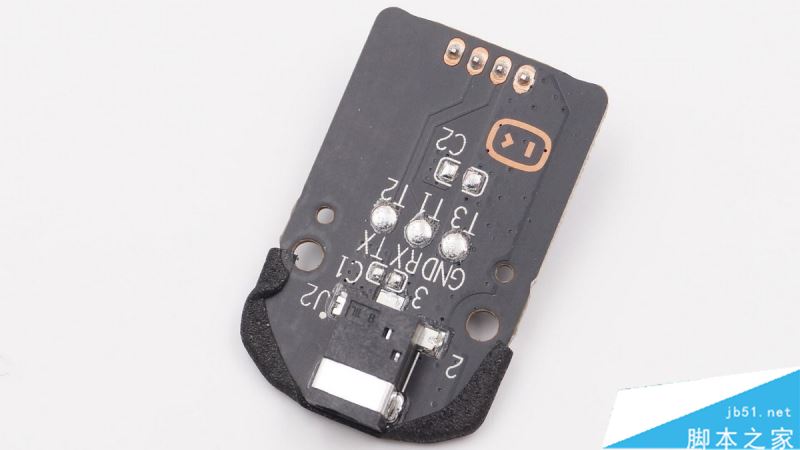

DC輸入小板上面的三個測試點，對應機身底部的那三個測試點。

接下來看看機身，這是一個錐形的音腔，用四個螺絲固定。

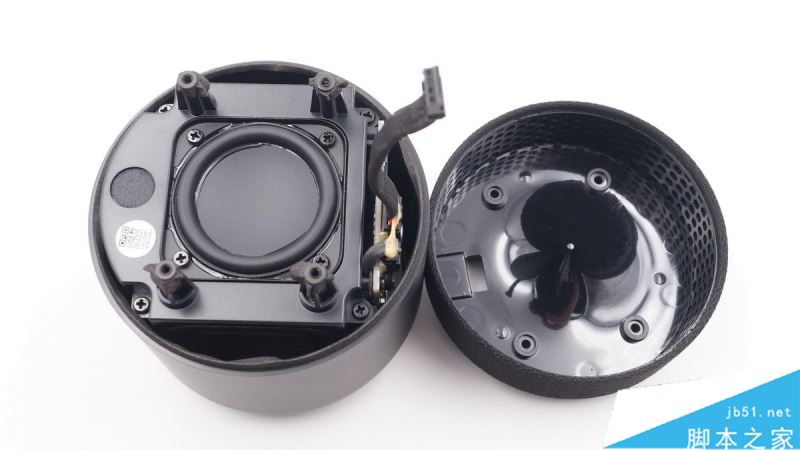

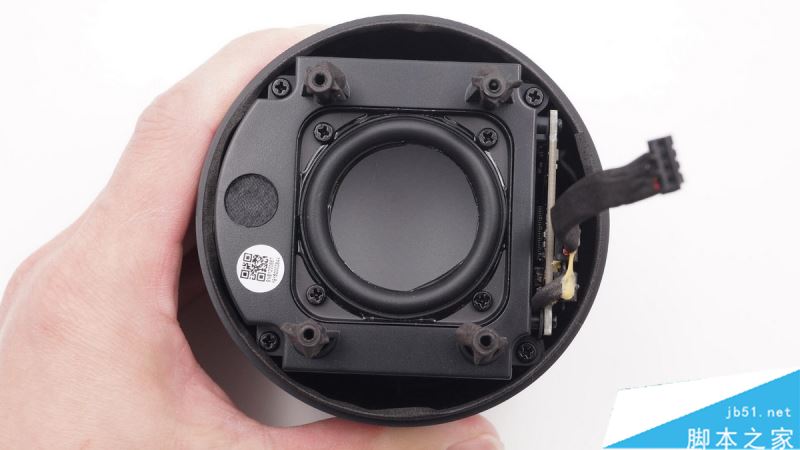

拆下錐形這一層，有一個朝下的全頻動圈喇叭。

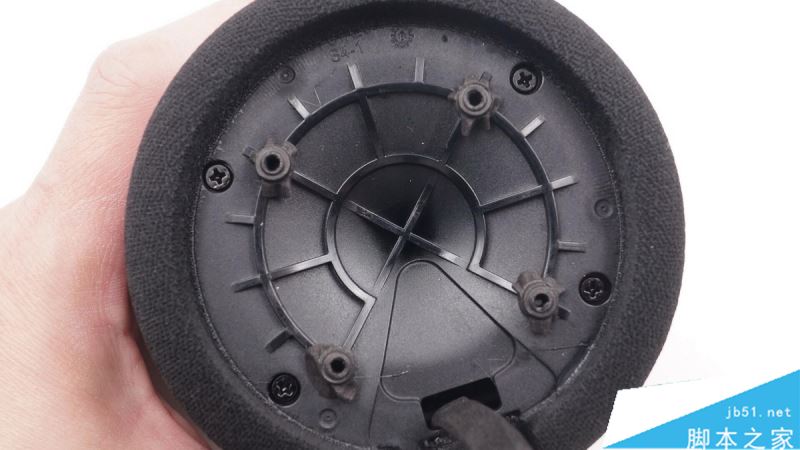

錐形音腔，可以讓聲音發散到各個方向。

揚聲器固定在一個塑料框架上，這個框架用四顆螺絲固定在機身內。

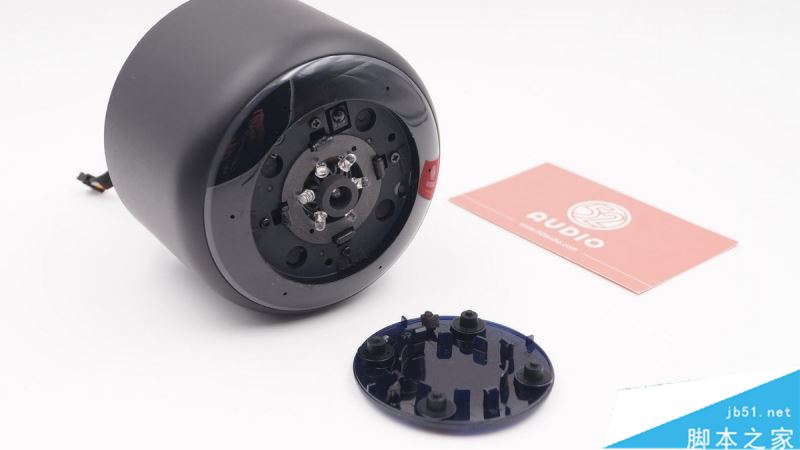

接下來拆下頂部按鍵板。

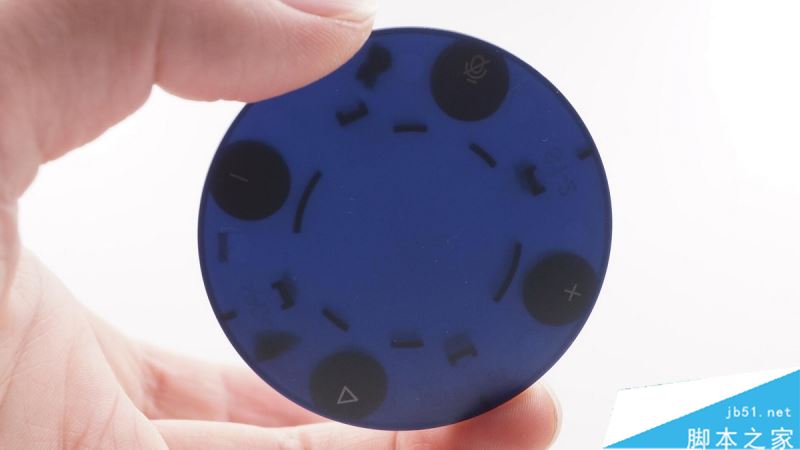

按鍵板半透明，光照下顯藍色。

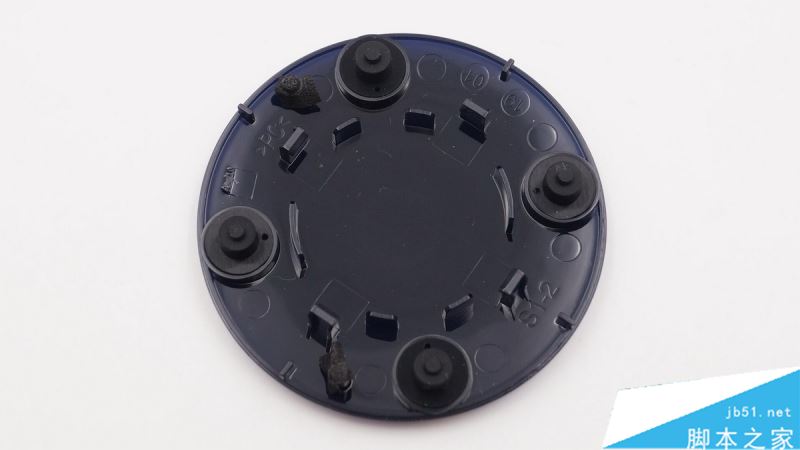

按鍵板背面有四個薄膜按鍵。

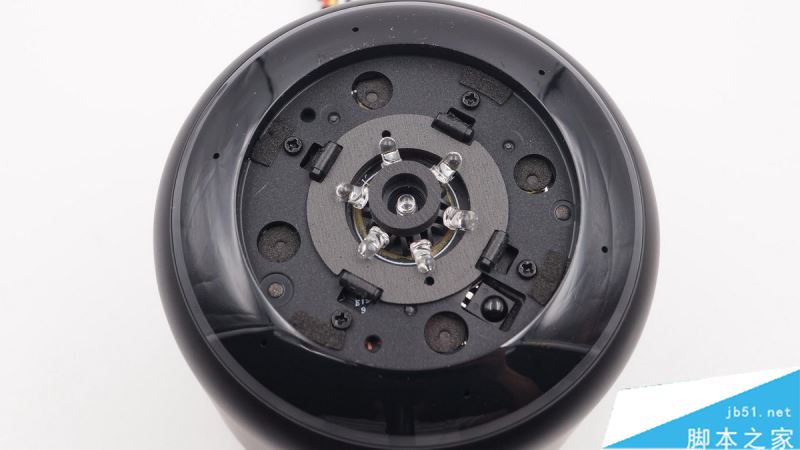

七顆紅外線LED組成的發射模組位于音箱頂部的正中央。

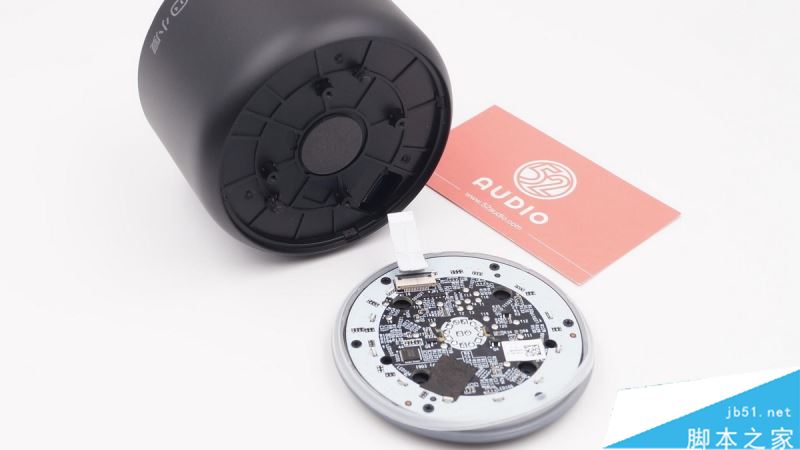

拆下頂蓋，頂蓋采用白色排線連接到機身內。

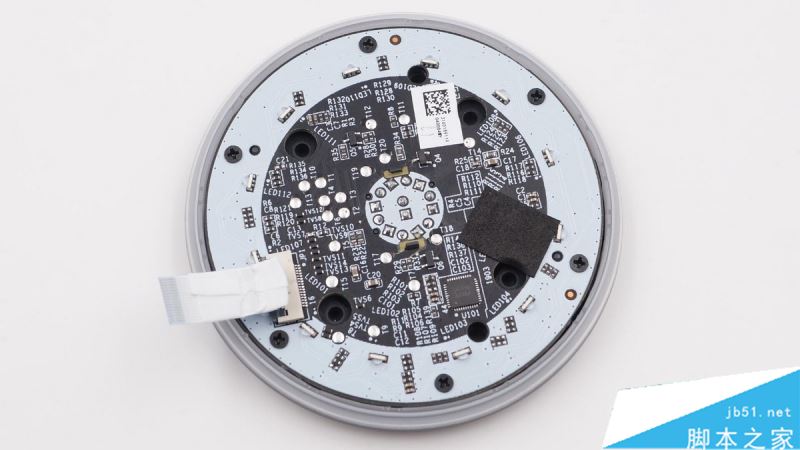

頂蓋PCB背面特寫。

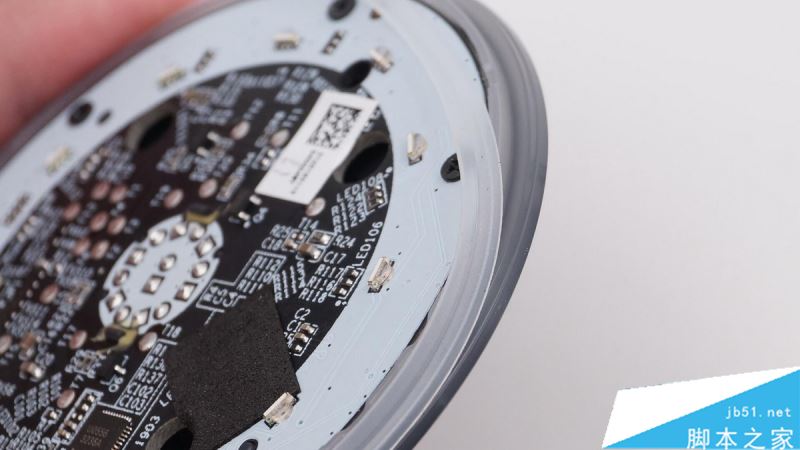

頂蓋四周還有一個LED陣列，營造出一圈氛圍燈。

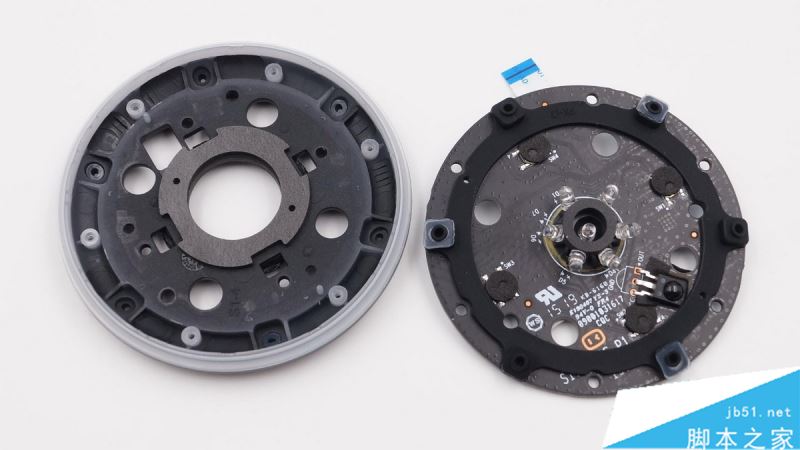

頂蓋和按鍵PCB，PCB正面的燈通過外圈的黑色海綿與背面的氛圍燈隔絕開來，避免相互影響光的效果。

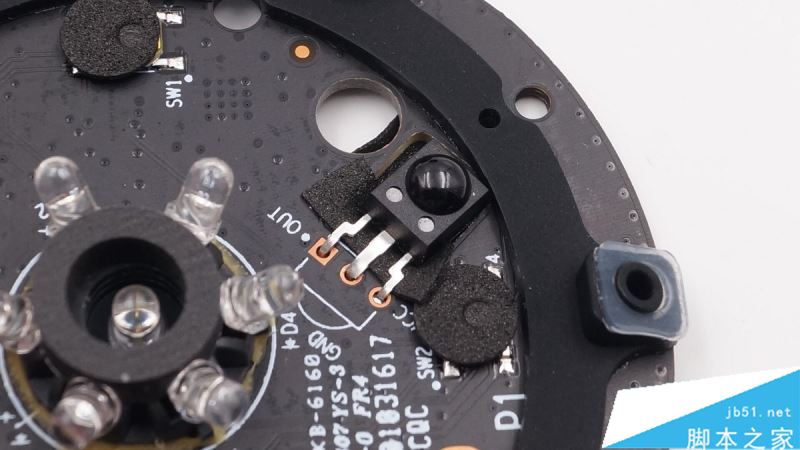

紅外接收器。

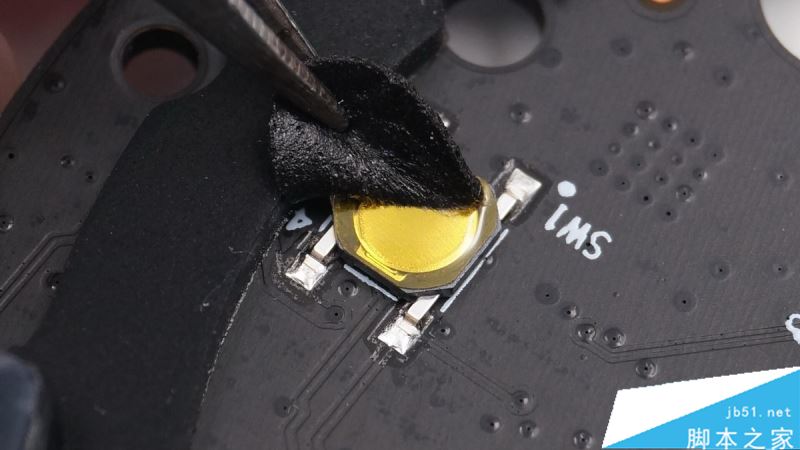

微動按鍵，采用黑色海綿覆蓋，減小虛位。

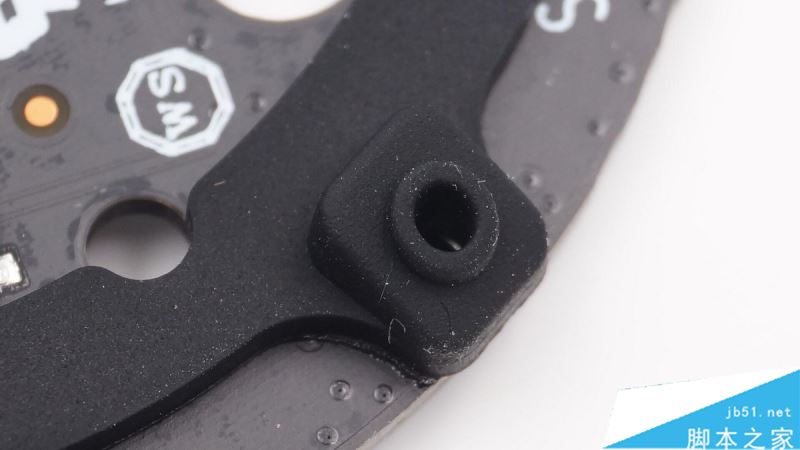

遮光環上集成了麥克風保護套。

其中一個麥克風位置上是留空的。

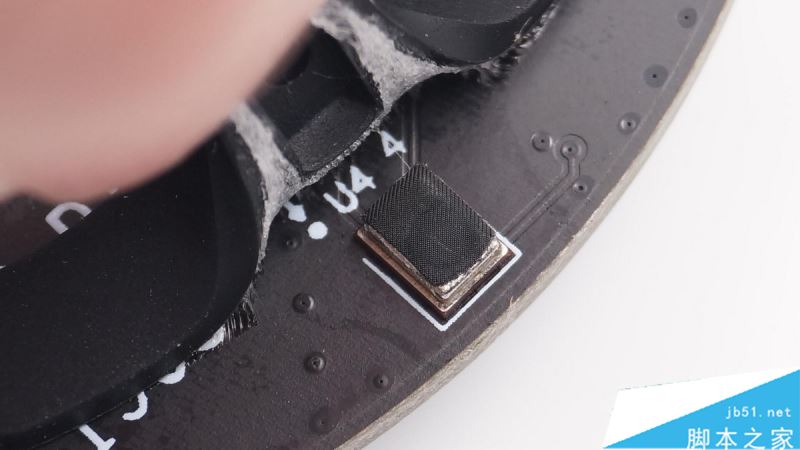

MEMS麥克風上有一塊防塵網。

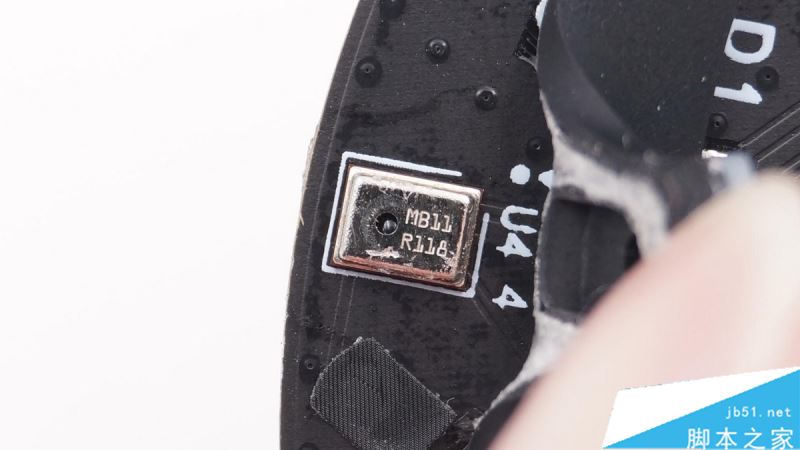

MEMS麥克風 鐳雕MB11 R118。

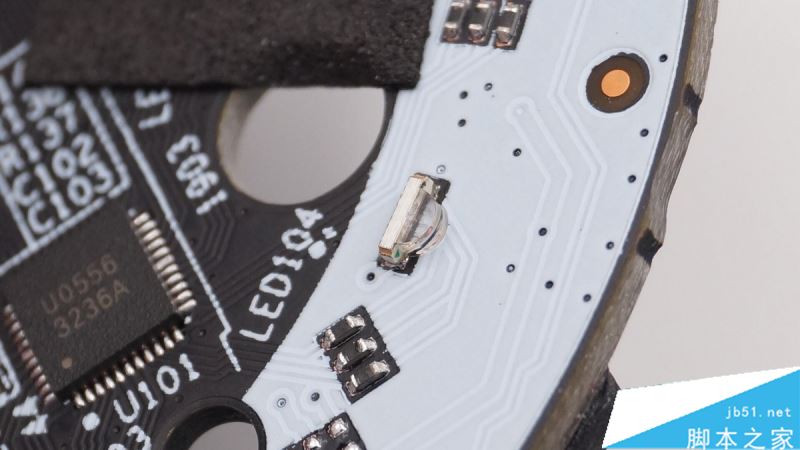

側面的LED燈特寫。

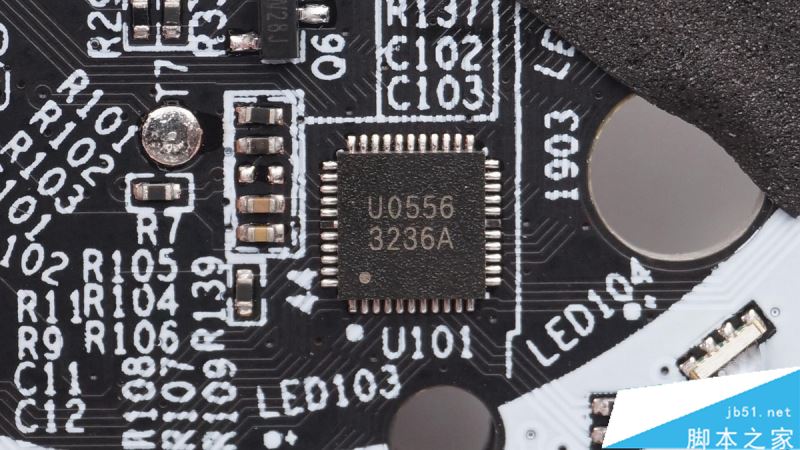

IS31FL3236A燈控IC。

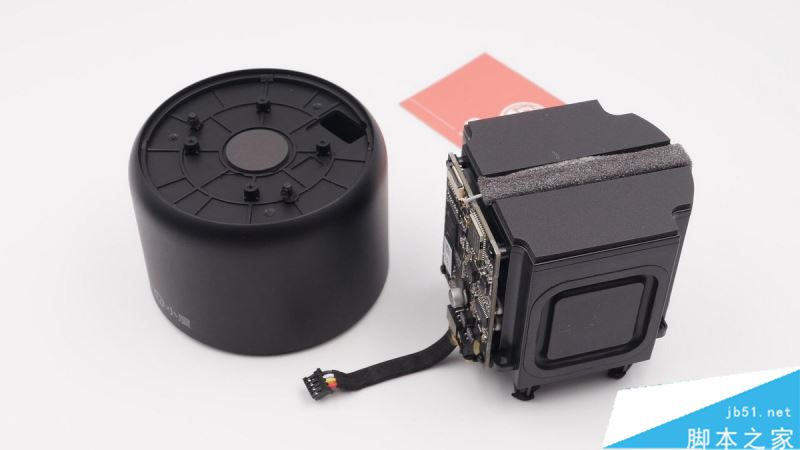

拆下?lián)P聲器腔體，在這一面沒有揚聲器。

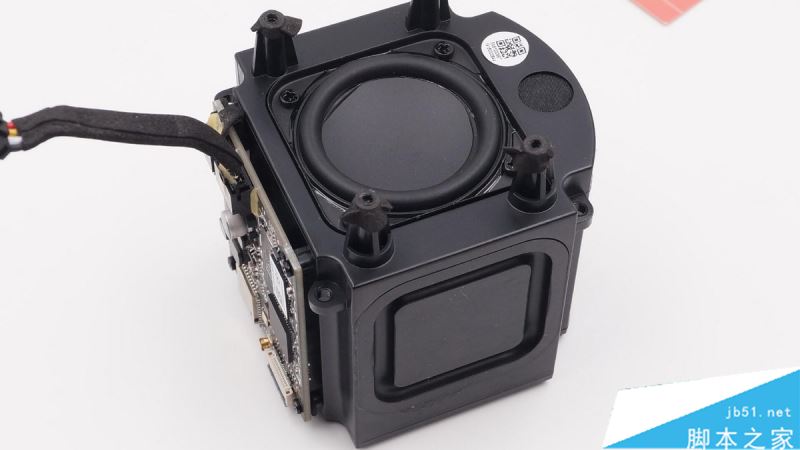

另一面是一個全頻揚聲器，側面是低頻輻射振膜。

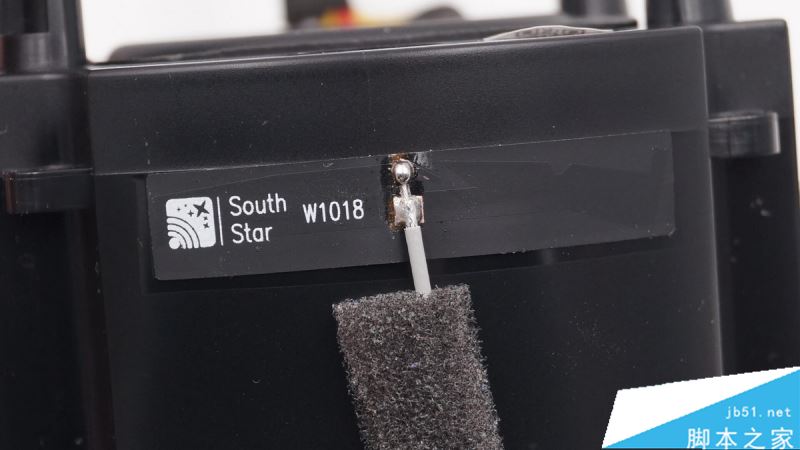

South Star W1018 WiFi天線，采用同軸線連接。

其中一邊的低頻揚聲器特寫。

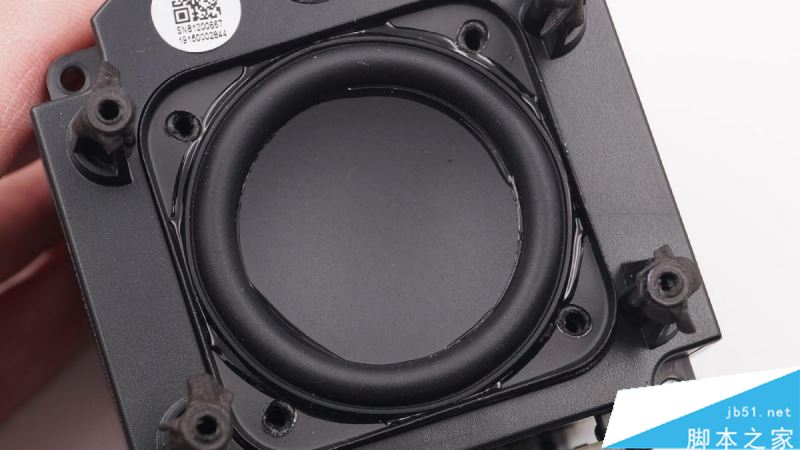

全頻揚聲器特寫，可以看到膠圈上的打膠。

揚聲器背后的參數為6歐姆。

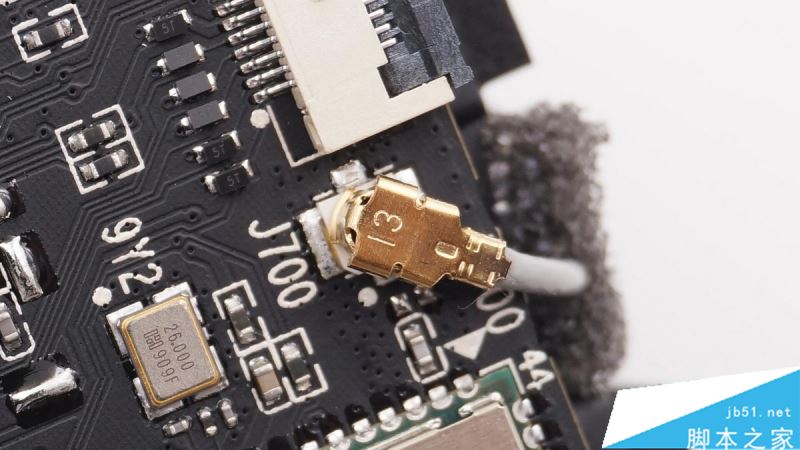

WiFi天線的同軸插座，下面是26.000MHz的晶振。

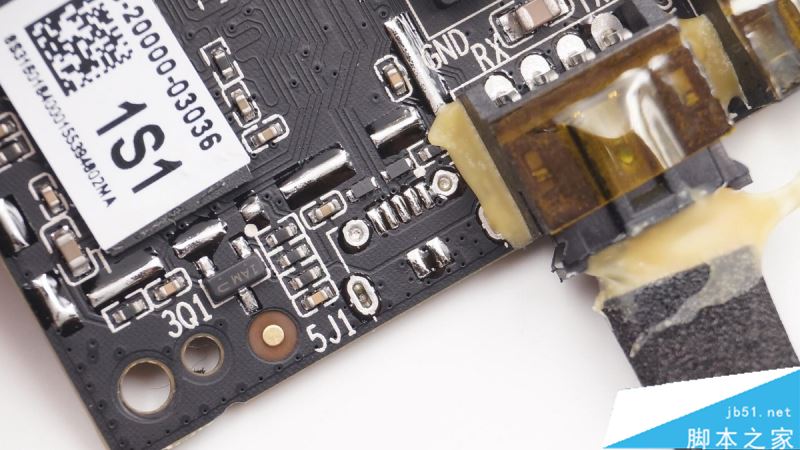

1AM三極管，旁邊Micro USB焊盤空位。

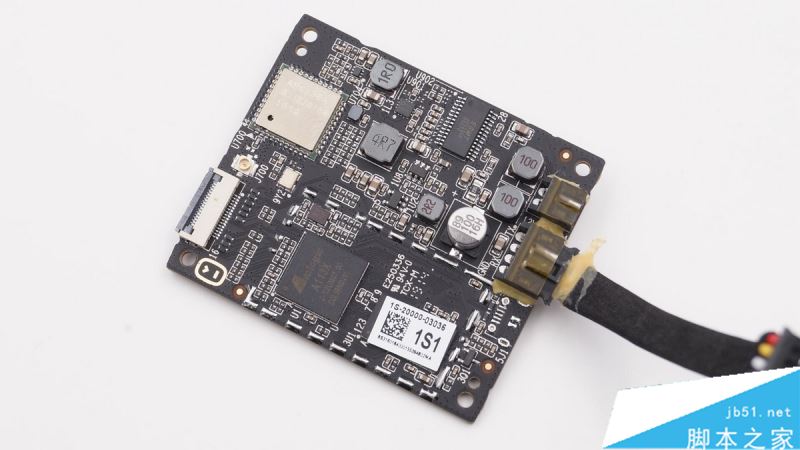

主板正面特寫。

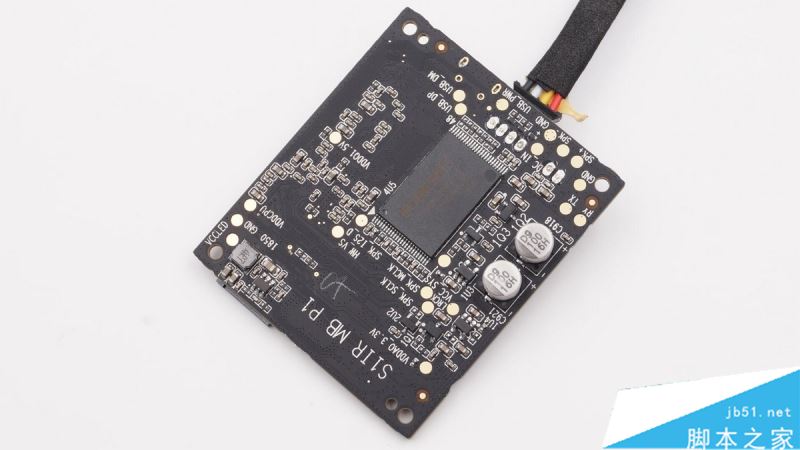

主板背面特寫。

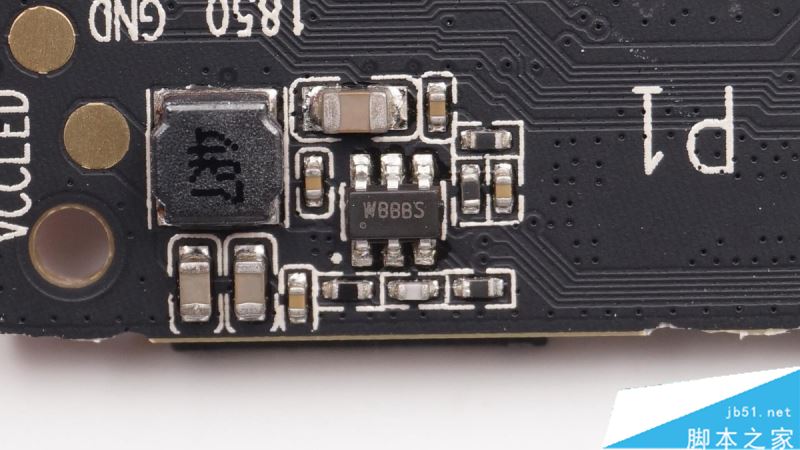

矽力杰 SY8120 同步整流降壓IC。

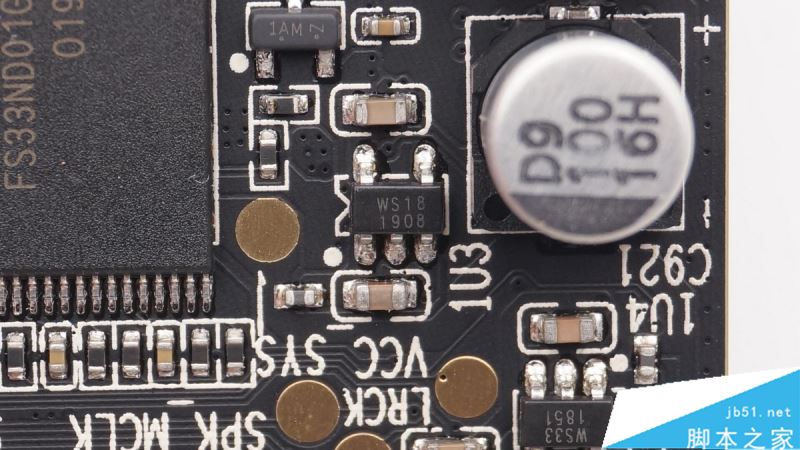

wellsemi 韋爾半導體 WL2803E LDO 1.8V。

wellsemi 韋爾半導體 WL2803E LDO 3.3V。

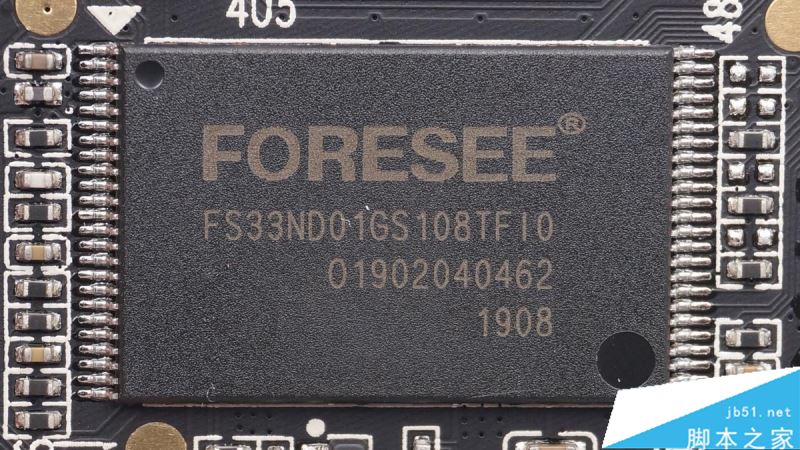

FORESEE FS33ND01GS108TF10 NAND IC。

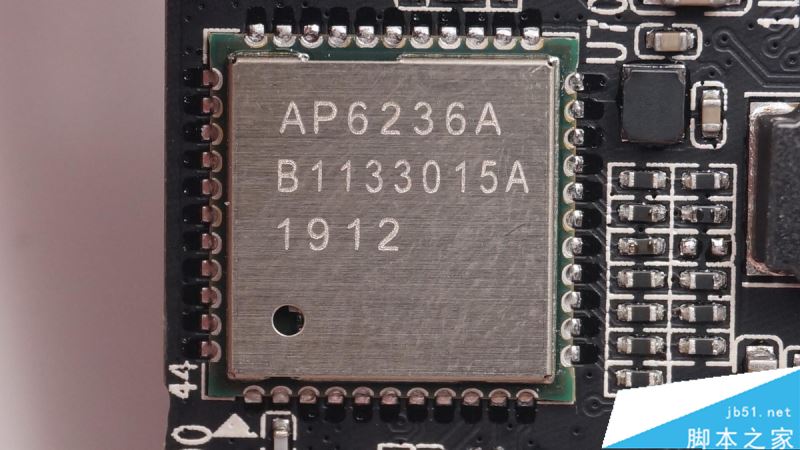

正基 AP6236A WiFi 藍牙二合一網絡模塊。

絲印DT8K的IC。

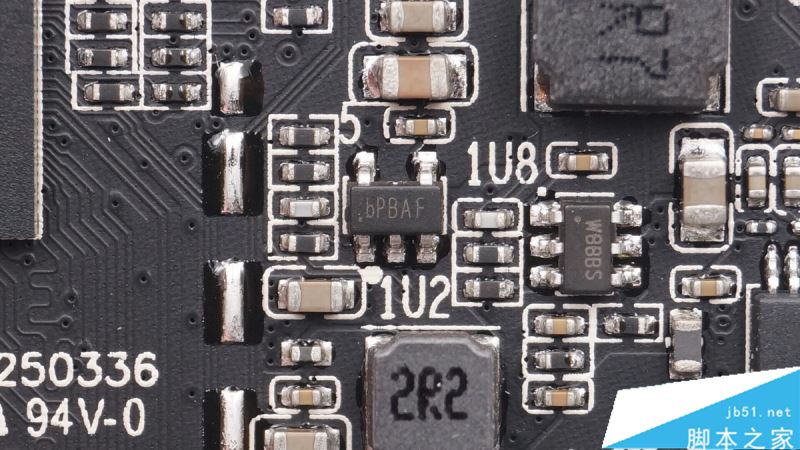

絲印bPBAF的IC。

ES 7149 立體聲DAC。

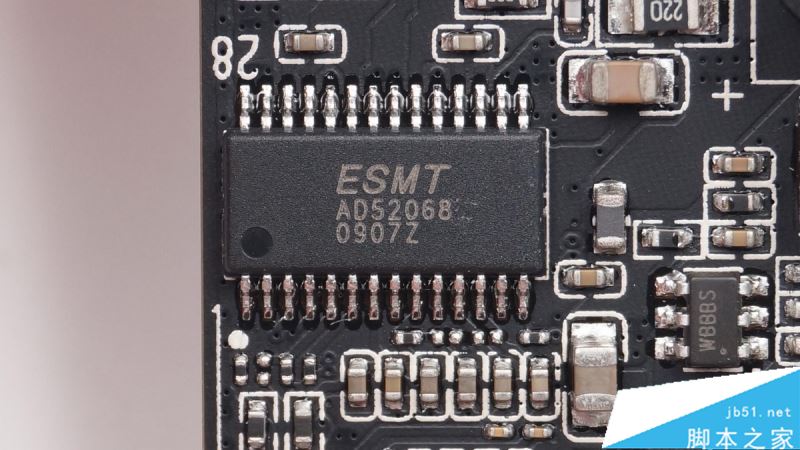

ESMT 晶豪科技 AD52068 2x20W 數字功放 。

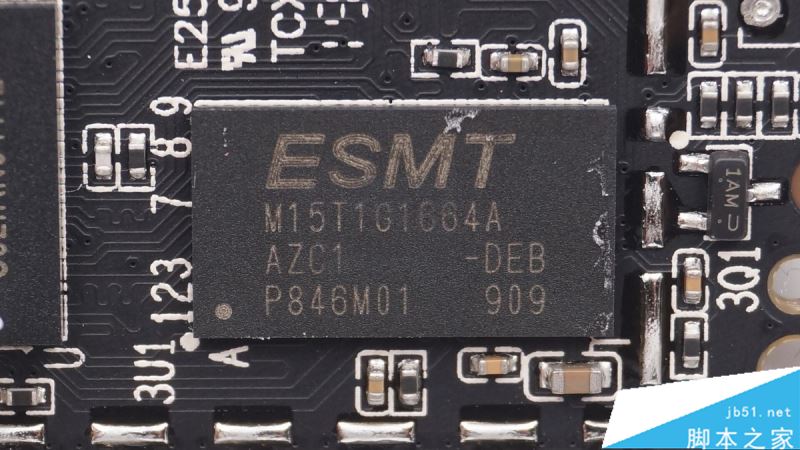

ESMT 晶豪科技 M15T1G1664A DRAM內存IC。

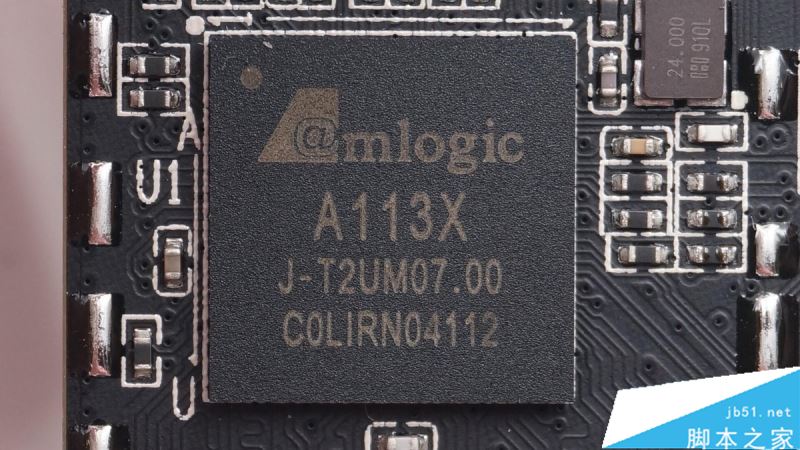

Amlogic晶晨 A113X 智能音箱主控芯片，內置四個A53 CPU核心，超低功耗，多通道PDM數字麥克風接口。晶晨A113X芯片強化了音頻通道，憑借對前端及后端進行處理的軟件數字信號處理算法，支持高保真音頻輸出。

拆解全家福，拆解可見頂部六個孔位只有三個是有效麥克風。

三、小編拆解總結

1、頂部帶有多顆燈光組成的陣列，帶來多種效果的指示燈和氛圍燈，增強互動方面的體驗；

2、 內置Amlogic晶晨 A113X 智能音箱主控芯片，可以帶來快速的智能語音處理以及高性能的音頻處理；

3、揚聲器采用獨立腔體，一個全頻喇叭和兩個被動振膜的組合。
