小度在家1S智能音箱值得買嗎 小度在家1S智能音箱拆解+評測

在2019年春季，一款小度家族的新品——小度在家1S上市，優惠價329元，在性價比方面更高。對于更注重性價比的用戶，小度在家1S是一個不錯的新選擇，因?yàn)樗诒ＷC核心功能基本不變的情況下最大程度提高了性價比。在性能不變的情況下帶來更實惠的價格到底內藏著什么樣的秘密？小編馬上通過拆解來為大家揭曉。

小度在家1S智能音箱拆解+評測：

一、小度在家1S開箱

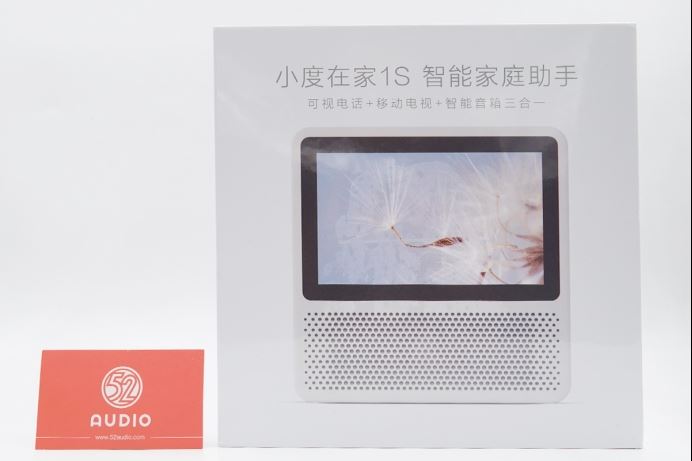

包裝正面是清新的淺色背景以及產品內的壁紙。產品上方是產品名稱：小度在家1S 智能家庭助手。

產品名稱小度在家1S 智能家庭助手，產品型號：NV6001，輸入：12V 2A，監制：北京百度網訊科技有限公司，制造商：北京小魚兒網絡科技有限公司。

另一側展示了它所支持的多項技能中的十余項（官方數據更新：已經支持1000多項技能）。

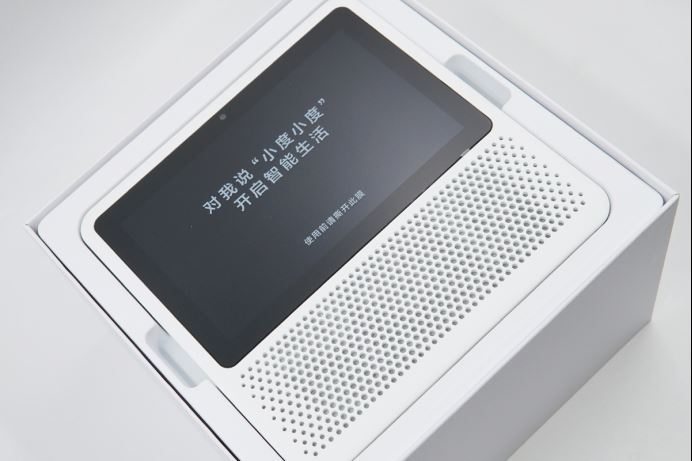

包裝采用天地蓋設計，拿開蓋子可以看到產品本體。出廠時屏幕上有貼膜，“對我說’小度小度‘開啟智能生活”，用戶就能知道他的語音指令了。

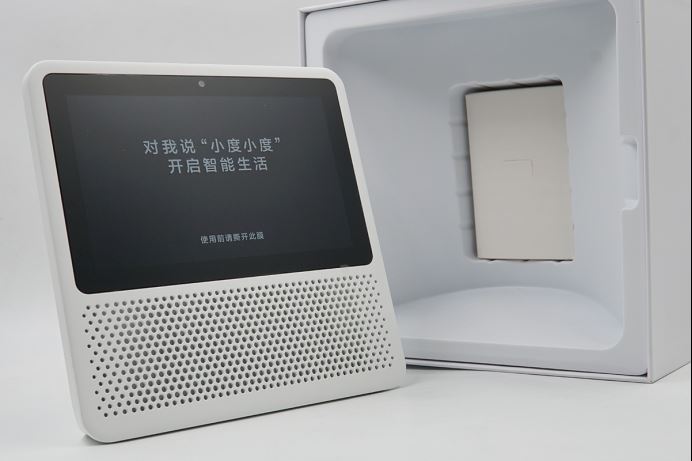

拿出產品后，下面是一層PET，下一層是一些配件。

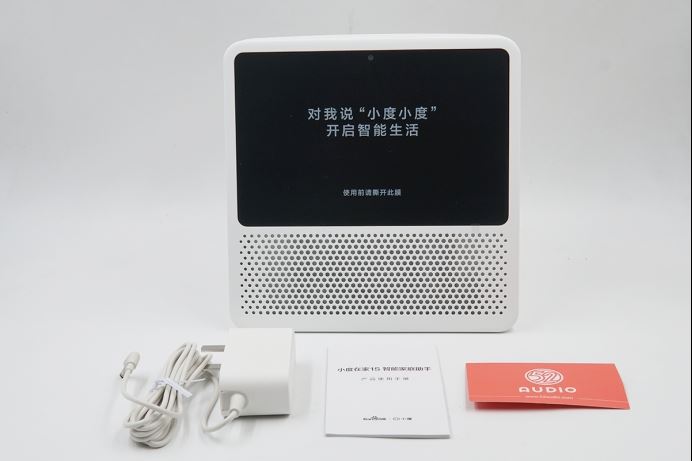

包裝內包含產品本體、電源適配器和使用說明。

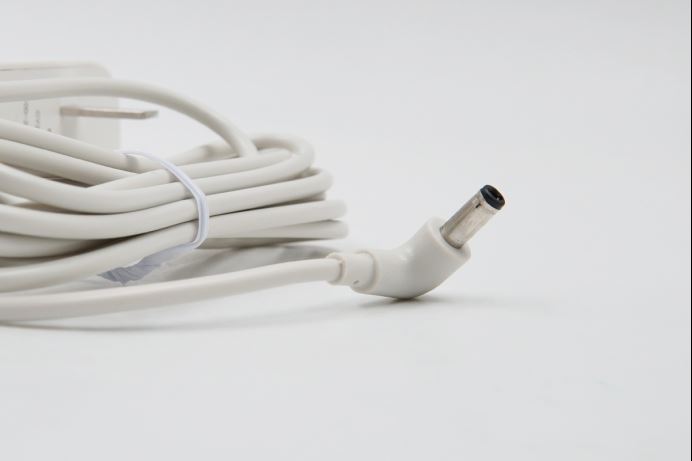

電源適配器采用DC圓口輸出。

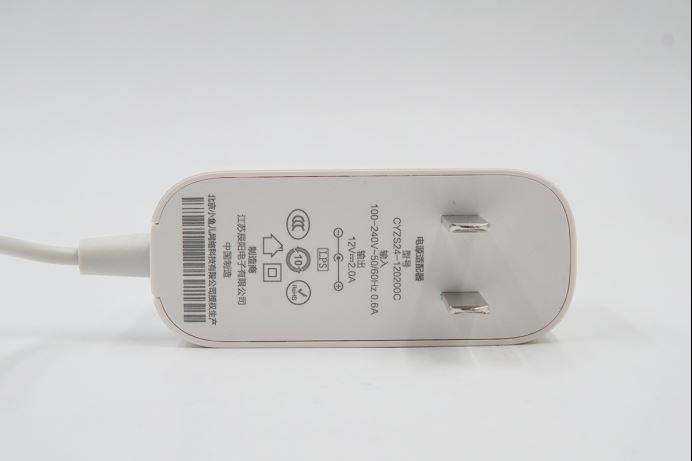

電源適配器型號：CYZS24-120200C，輸入100-240V ~ 50/60Hz 0.6A，輸出：12V 2A。

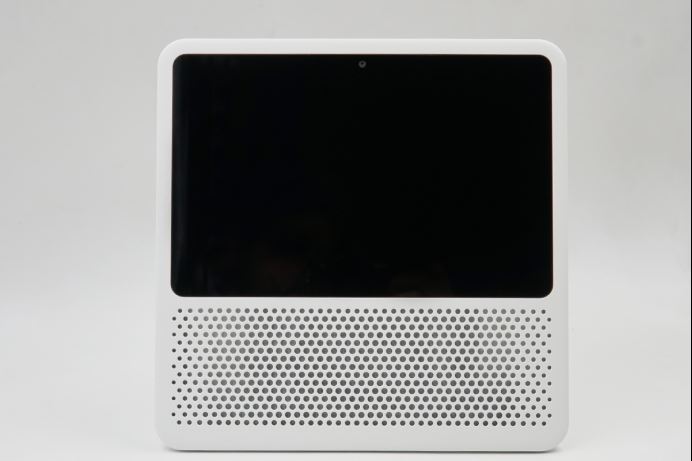

撕開貼膜后可以看到黑色的屏幕，上面一個前置攝像頭和下半部分的揚聲器，設計簡潔大方。

側面的揚聲器孔用于低頻輸出。

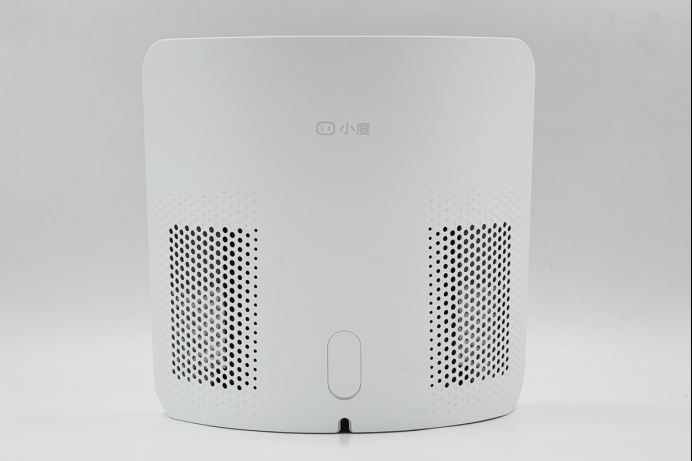

背面上半部分比較簡潔，是小度的LOGO，下半部分兩側是低頻輸出孔，有蓋子保護的數據接口的底部的電源線孔。

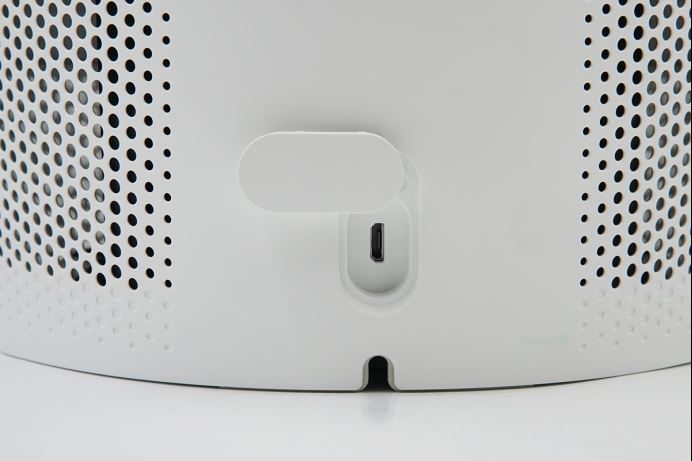

掀開保護蓋可以看到一個Micro USB接口，開槽精細。

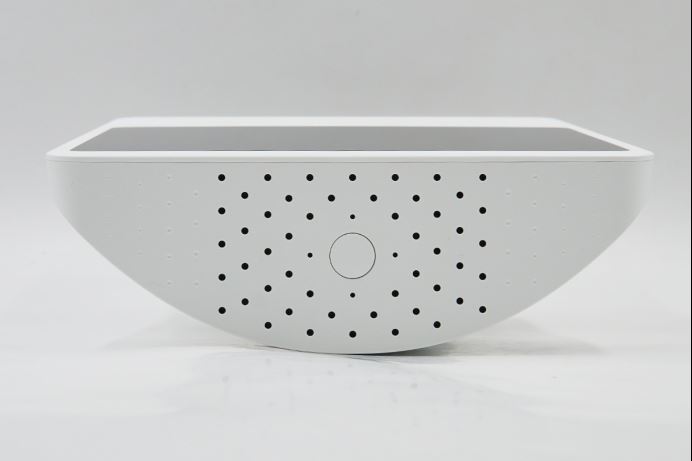

頂部有一些圓形的孔，用于讓聲音傳達到麥克風，中間是一個電源按鍵，排列整齊，有利于聲音傳達。

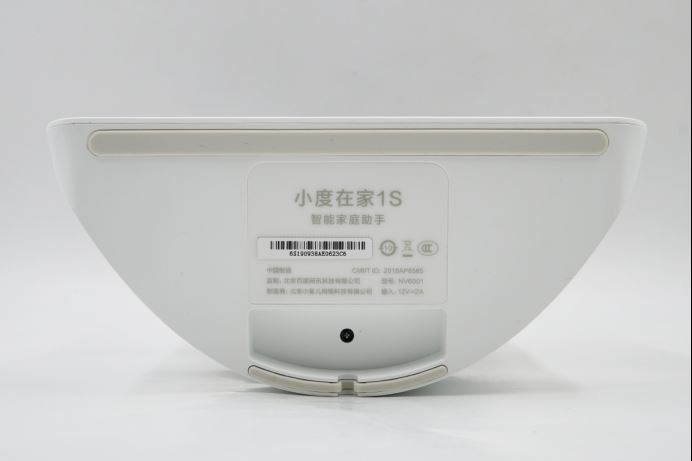

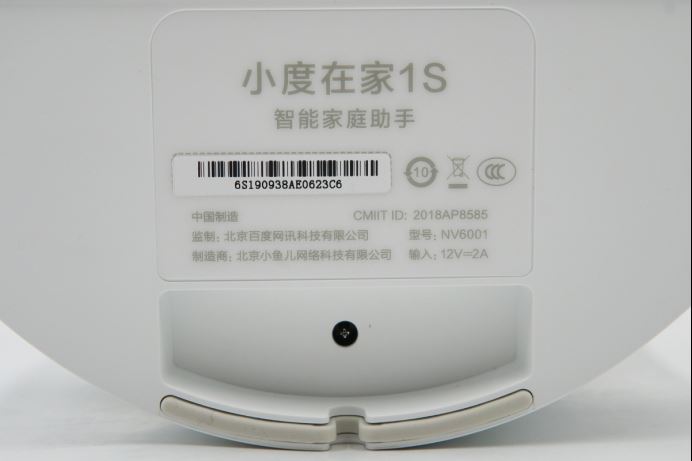

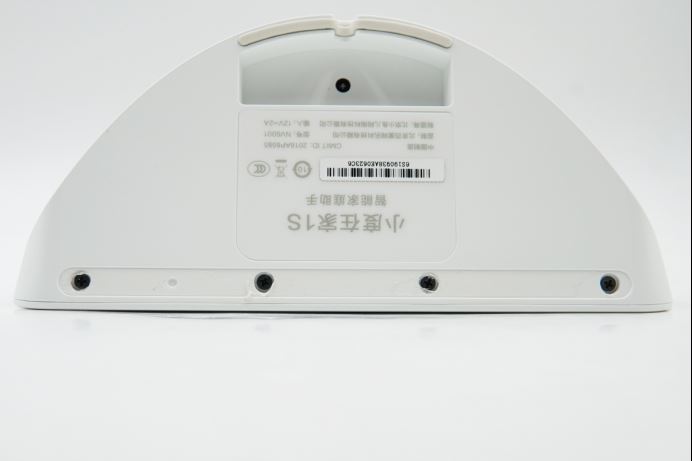

底部有防滑條及信息銘牌和電源輸入口，防滑條能夠有效的為產品帶來穩定支持。

小度在家1S 智能家庭助手 中國制造 監制：北京百度網訊科技有限公司，制造商：北京小魚兒網絡科技有限公司，型號：NV6001，輸入：12V 2A。

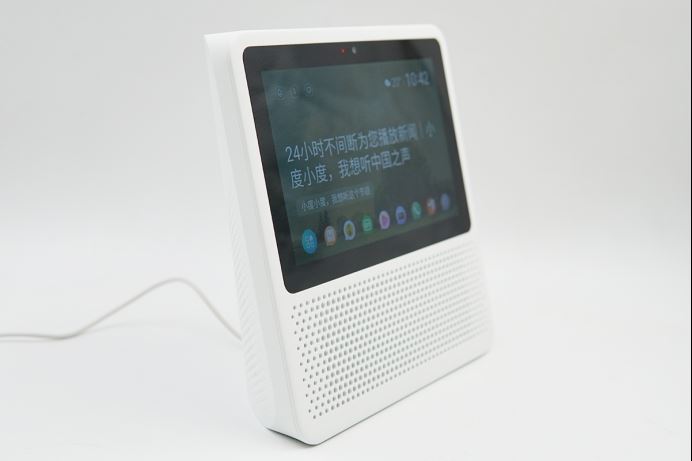

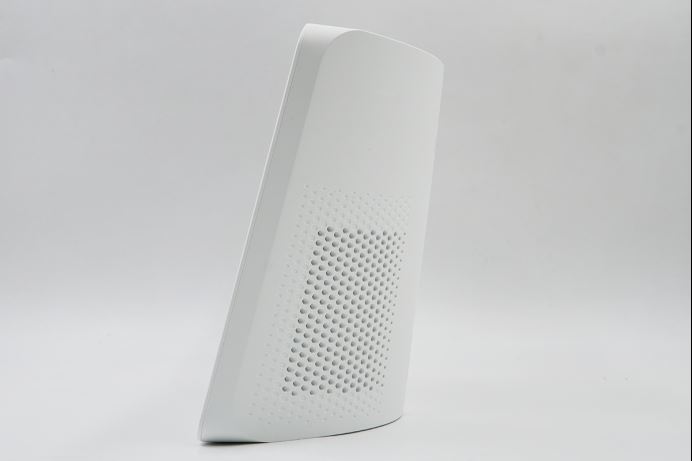

開機之后的效果圖，從側面看起來這款小度在家1S設計獨特，正面與背面均設計了排列整齊的圓孔，保證音樂、聲音的有效傳達。

二、小度在家1S拆解

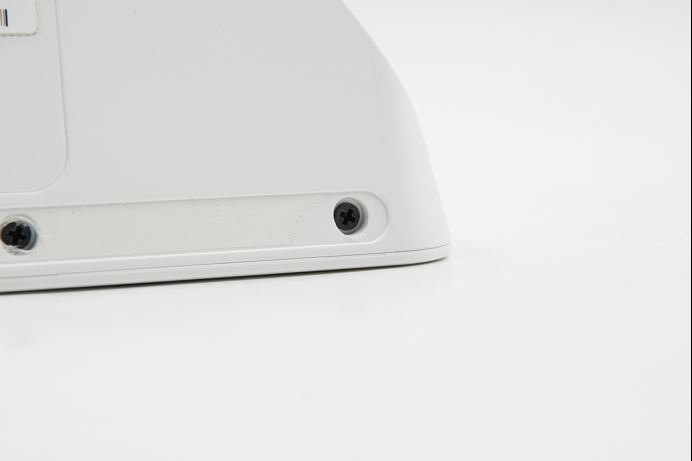

接下來開始進行拆解，撕下底部的防滑條，可以看到四個螺絲孔。

開始卸下十字螺絲。

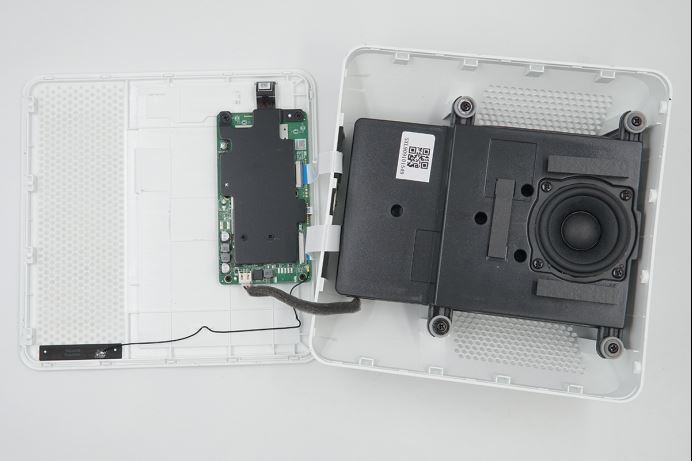

拆開音箱的面蓋，看到產品的主板和揚聲器腔體各固定在一邊，這樣的設計有效的利用了空間。

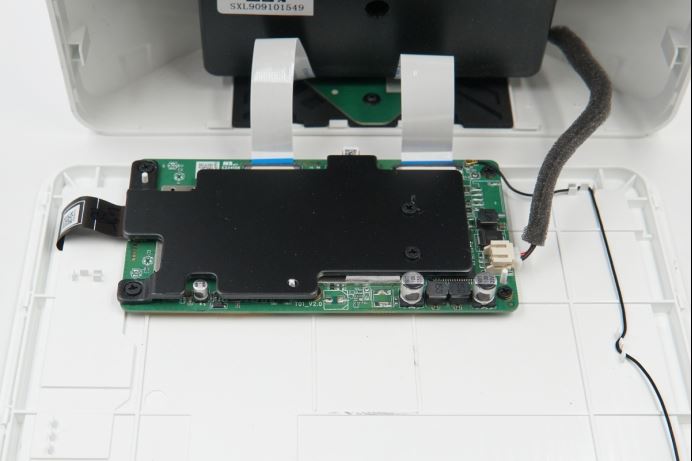

主板用螺絲固定在面蓋背面，上面有一塊黑色的金屬屏蔽蓋。

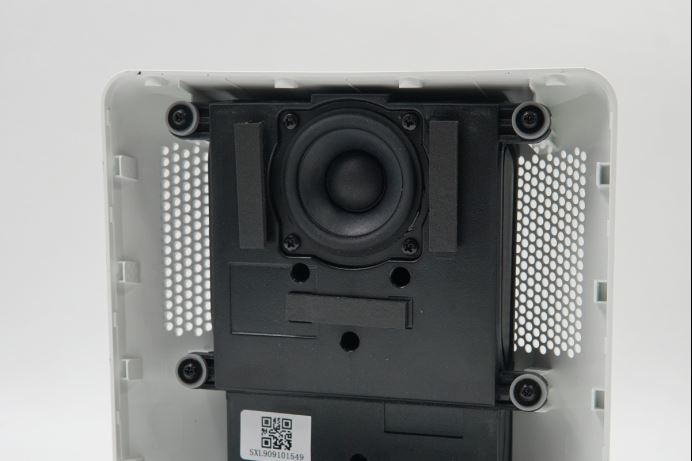

揚聲器模塊，采用四顆螺絲固定，并且每個螺絲位都加了減震膠圈，工藝精細。

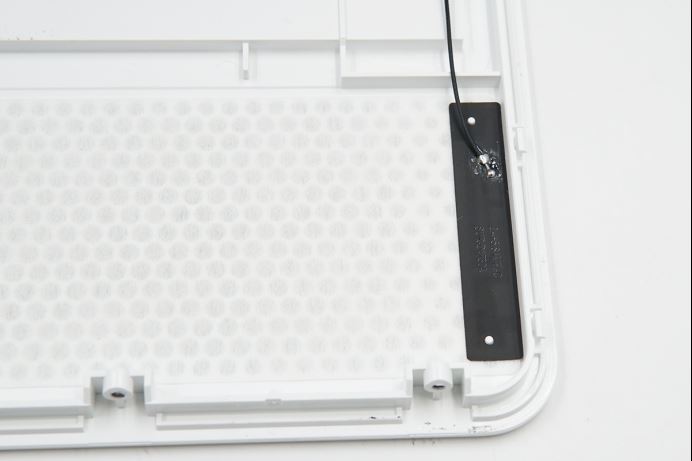

藍牙天線，采用一根連接到主板的導線焊接在上面。

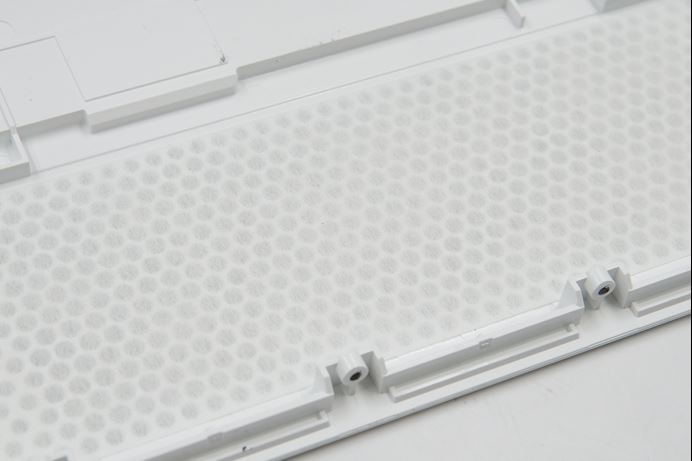

面蓋下方是揚聲器的透音孔，內側有防塵網保護，有效防止灰塵。

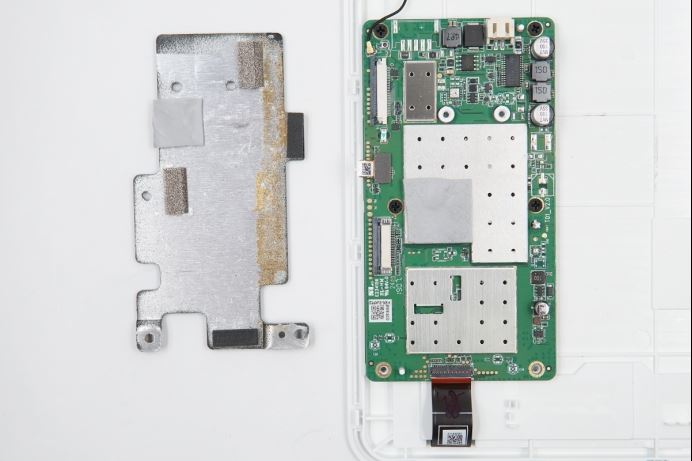

拆下主板上的黑色屏蔽罩，里面是銀色。

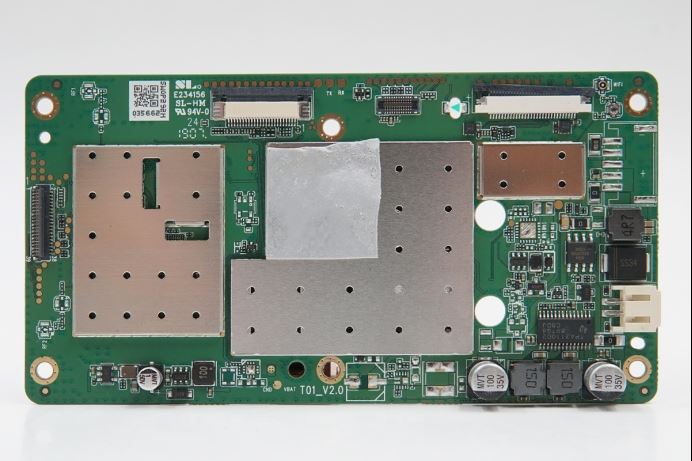

主板正面特寫，上面還有三塊金屬罩。

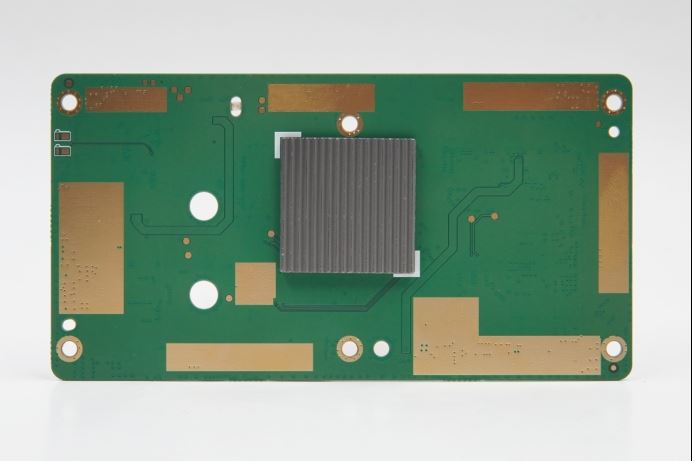

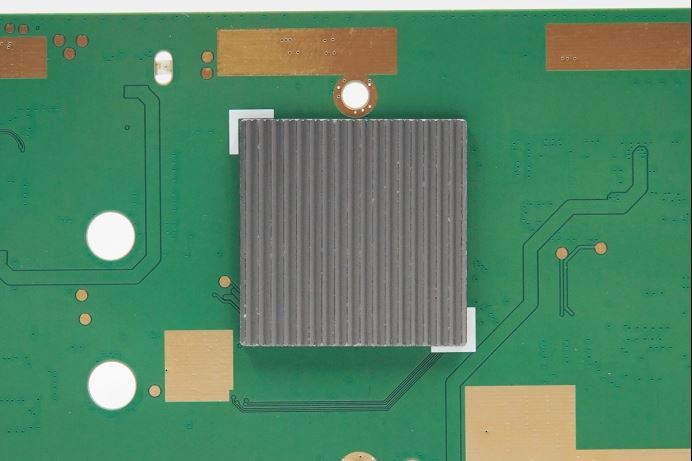

主板背部的金屬散熱片。

除此之外，主板背面沒有其它元件，只有幾塊散熱區域。

主板上的一些固態電容和電感。

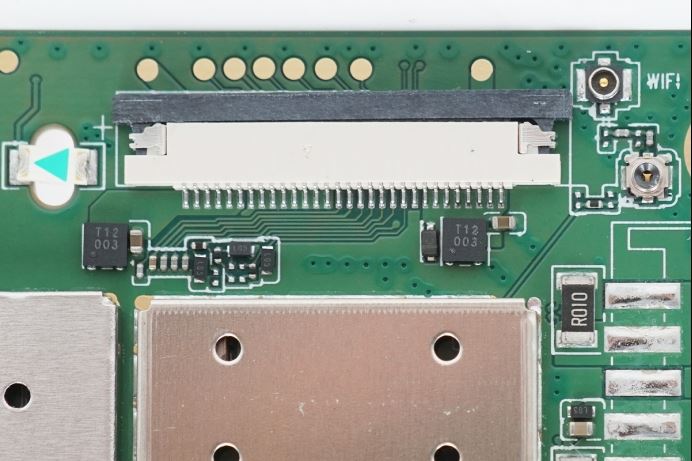

排線插座下面有兩顆絲印T12 003的IC。

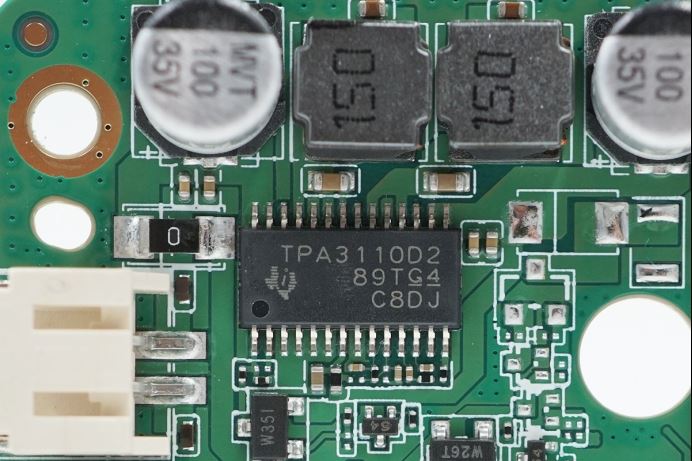

TI德州儀器 TPA3110D2 15W無濾波器 D 類立體聲放大器。

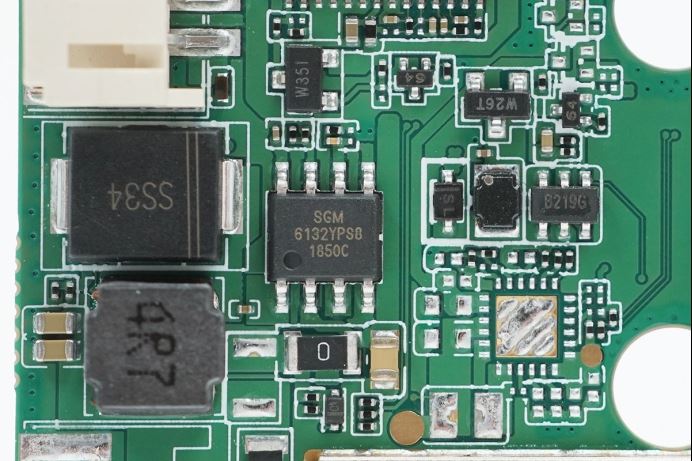

SGM圣邦微 SGM6132 DC-DC，輸入極限電壓達31V，輸出電流達3A，具有高耐壓，大電流的特點，性價比高。

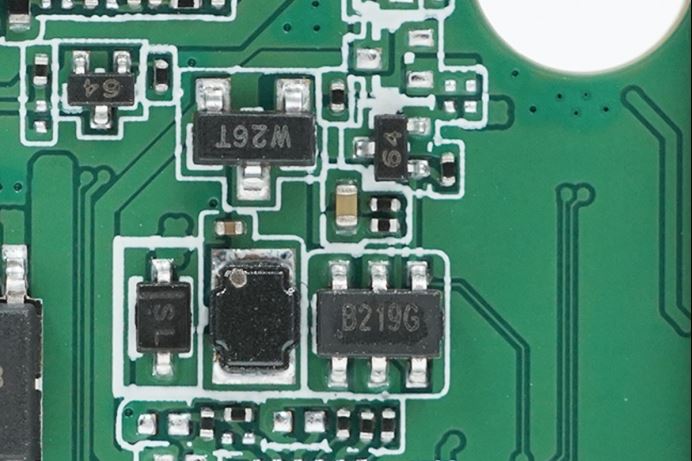

絲印B219G的IC。

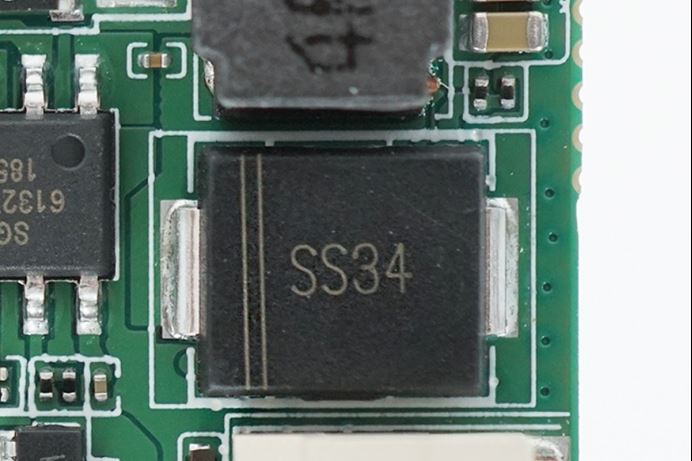

絲印SS34

接下來拆下第二層金屬罩。

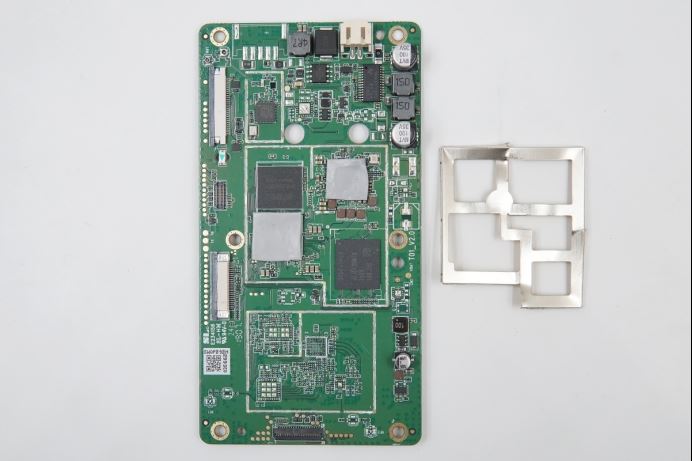

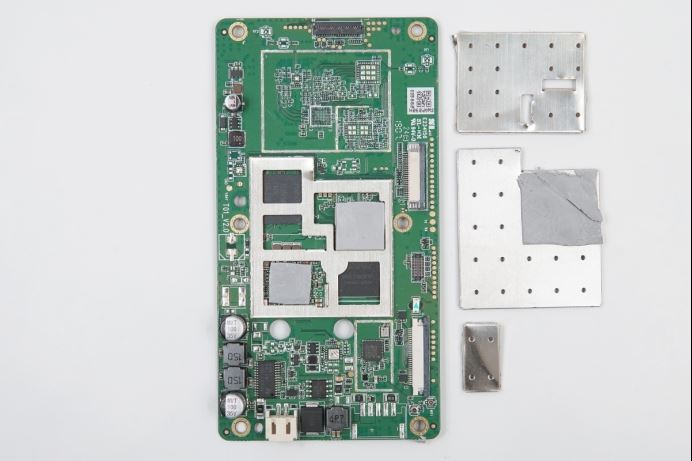

連同下面的框架一起拆下，就可以看到主板正面全貌了。

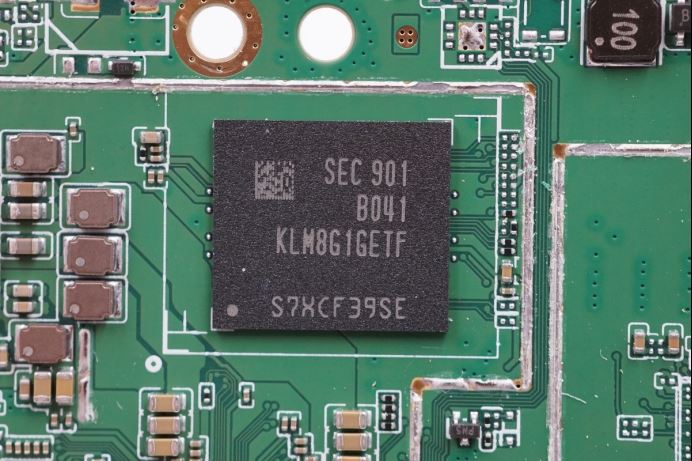

SEC三星電子 KLM8G1GETF-B041 8GB eMMC存儲芯片，用于存儲產品的軟件和其它數據。

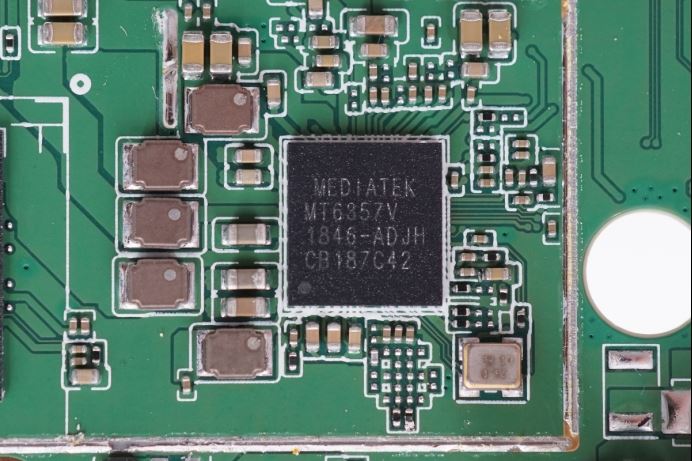

MTK聯發科 MT6357V 電源管理IC，專為智能設備設計，包括5塊轉換器和29臺LDO，采用SPI接口和兩個SRCLKEN控制引腳來控制BUCK轉換器、LDO和各種驅動程序，它提供了增強的安全控制和與BB握手的協議。

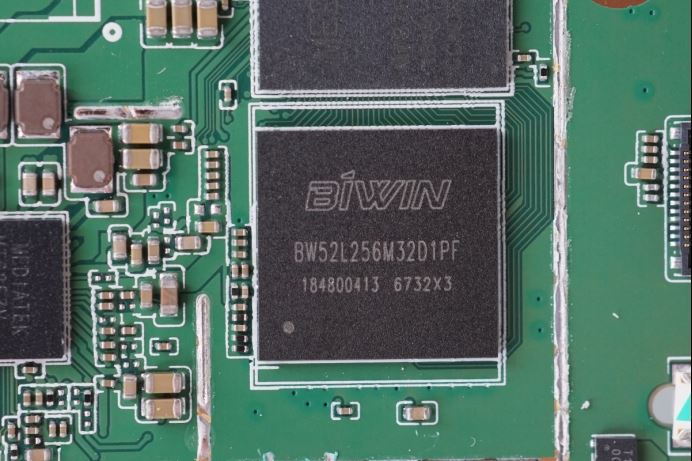

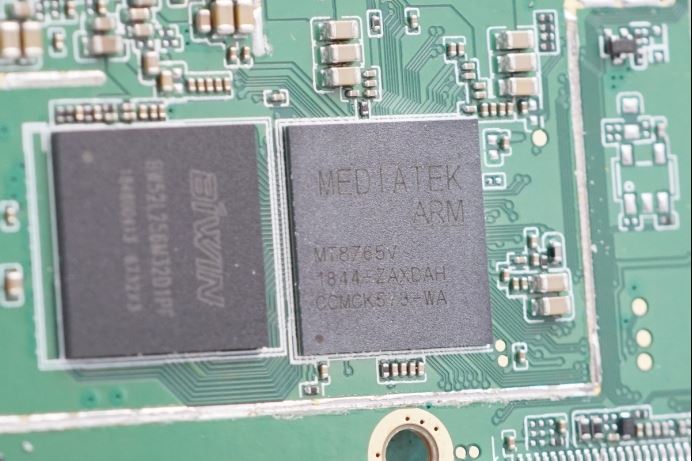

BIWIN BW52L256M32D1PF 緩存IC。

MTK聯發科 MT8765V處理器，內置4x ARM Cortex-A53 MPcore 四核處理器。

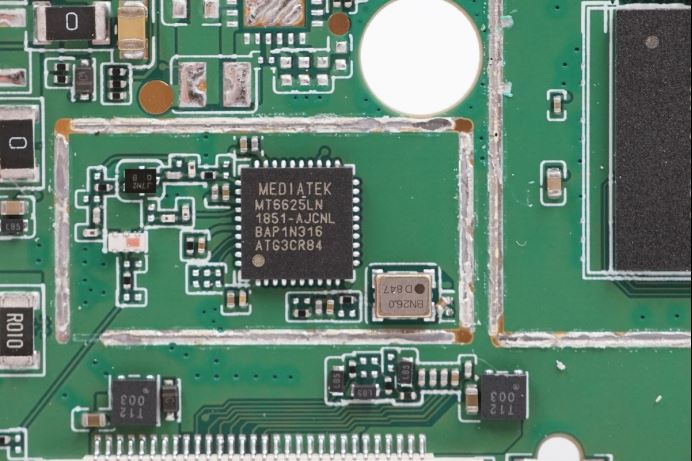

MTK聯發科 MT6625L連接芯片，包括2.4GHz Wi-Fi/藍牙收發器前端、5 GHz Wi-Fi收發器前端、gps接收機前端和完整FM接收機。

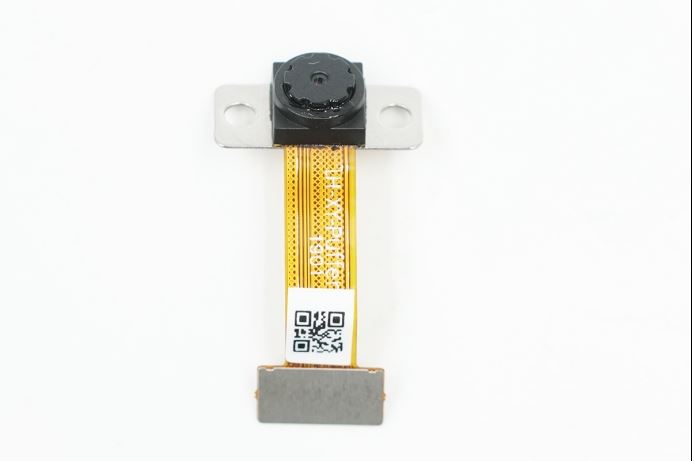

攝像頭模塊，采用軟排線連接到主板，排線上有QR Code貼紙。

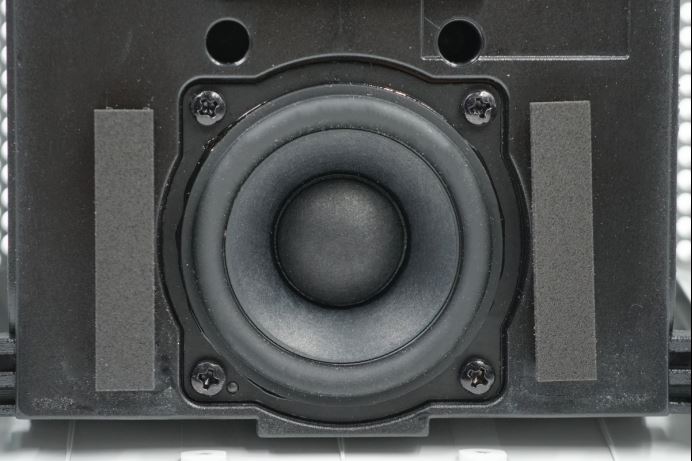

來看看揚聲器，是個采用紙盆作為振膜的喇叭，可以看到這個喇叭在智能音箱中尺寸屬于尺寸較大的。

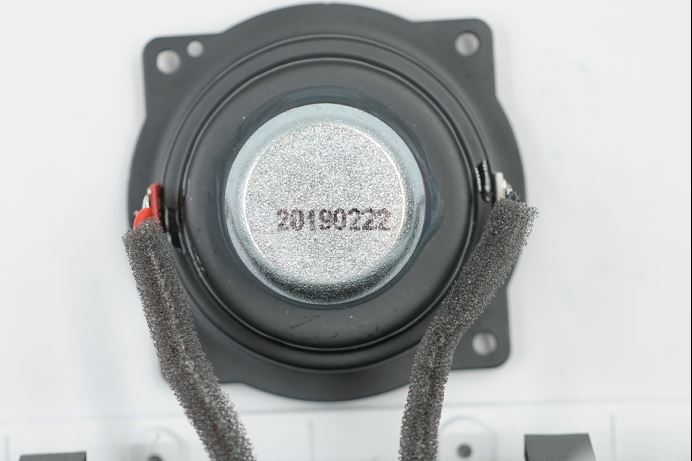

T鐵背面印有日期，接線端子分布在兩側。

可以看到喇叭內的彈波。

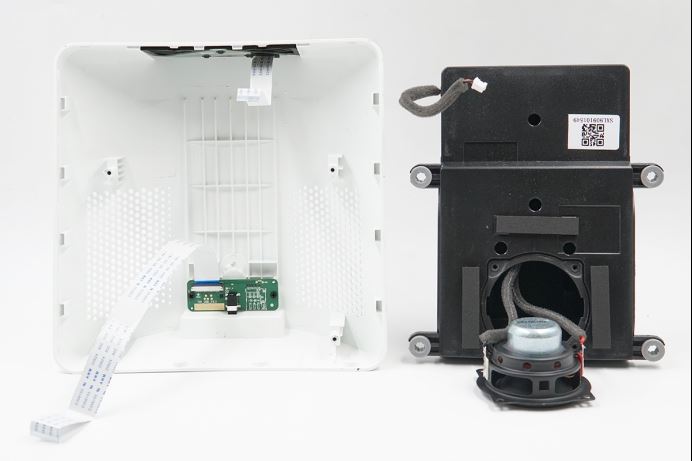

拆下?lián)P聲器腔體之后，背蓋上還有兩塊采用軟排線連接的小板。

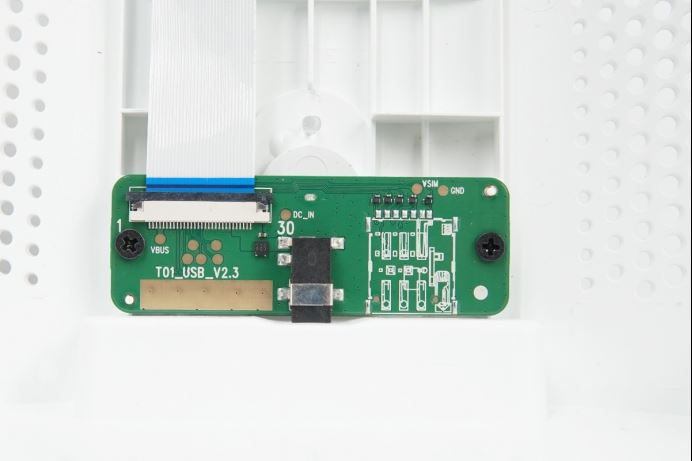

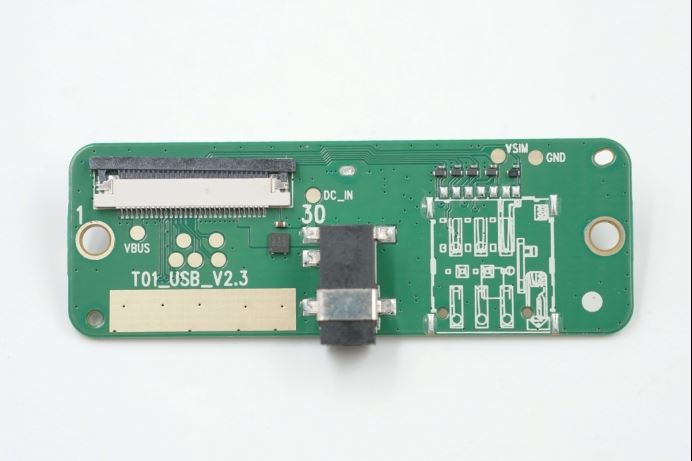

DC電源輸入小板，采用排線連接。

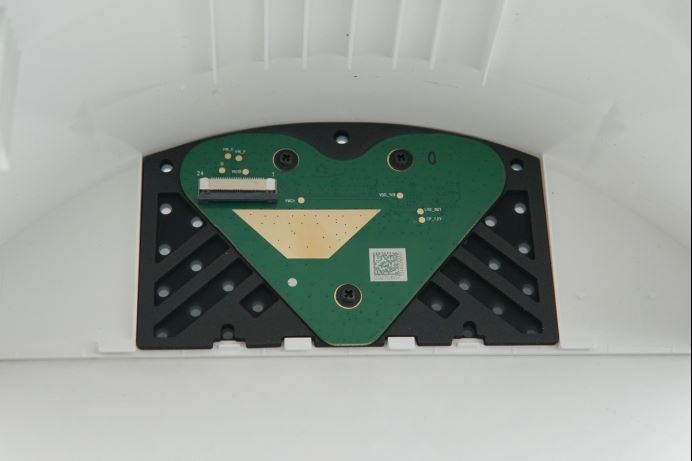

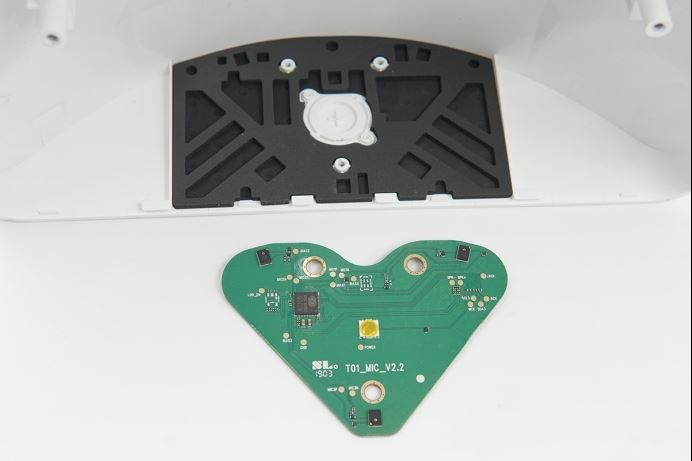

一塊像心形的PCB，固定在頂蓋背面，用于進行按鍵操作和麥克風收音等功能。

拆下這塊PCB，另一面有IC、麥克風和微動按鍵。

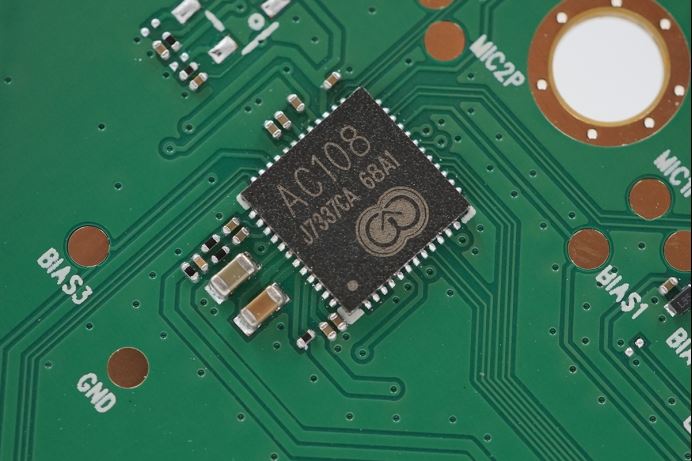

X-Powers芯智匯 AC108 ADC。它是一款高性能四通道數據轉換器ADC，主要應用于智能語音遠場麥克風陣列拾音，最多可級聯16路麥克風，SNR為108dB。

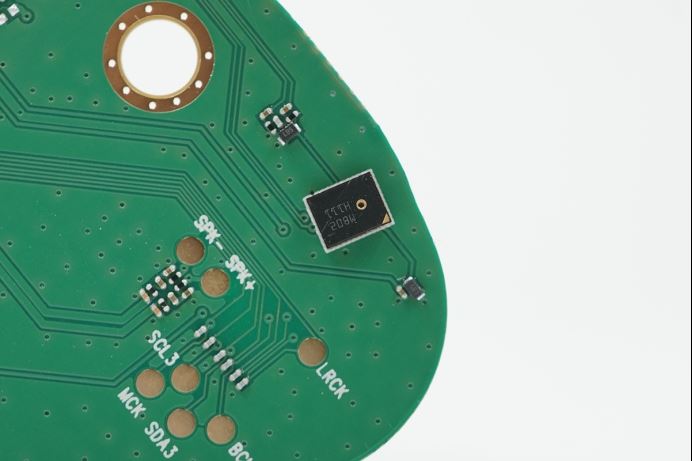

位于產品頂部的麥克風特寫，用于拾取用戶的語音指令和視頻通話的語音。

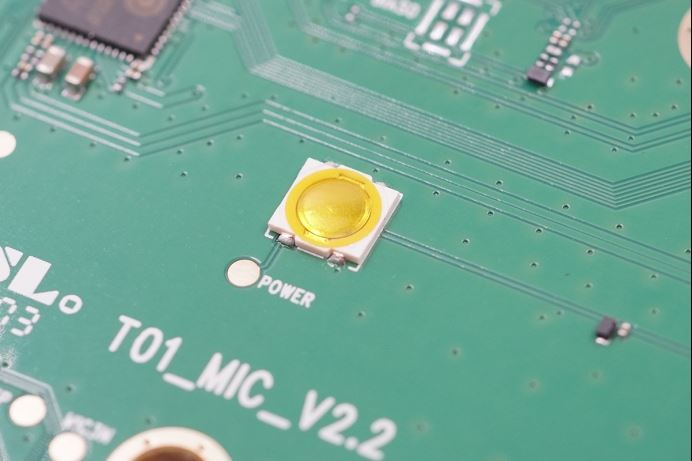

微動按鍵特寫，下面印有POWER字樣，表示這個是電源按鍵。

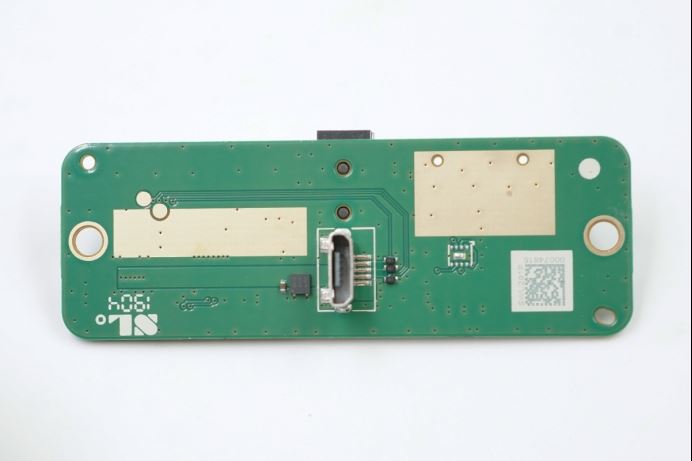

電源輸入小板背面有一個Micro USB接口，推測是廠家進行數據更新用的接口。

圓口DC直流電源插座。

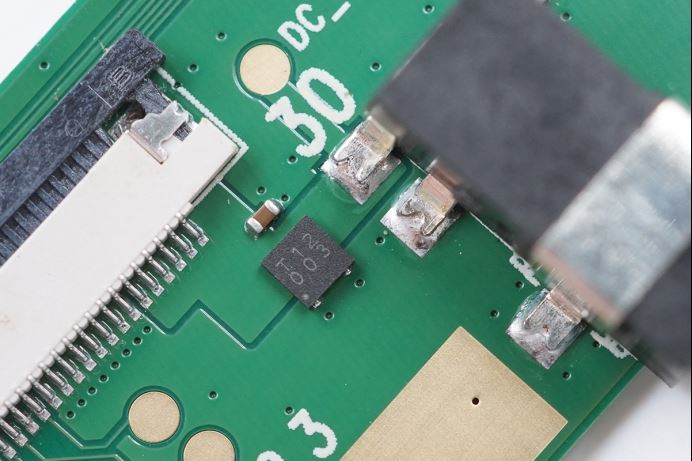

絲印T12 003的IC。

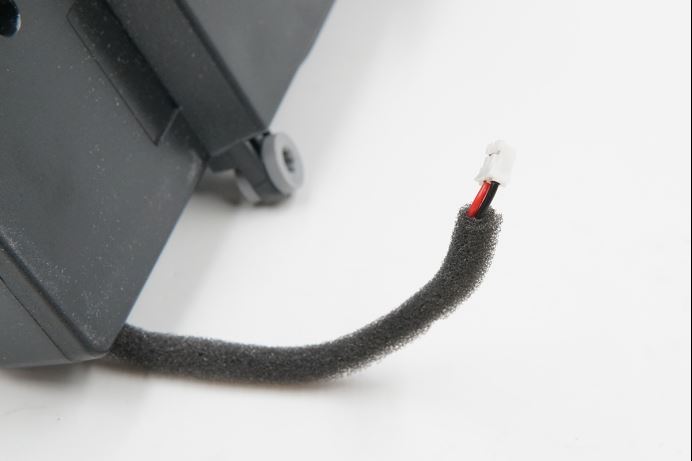

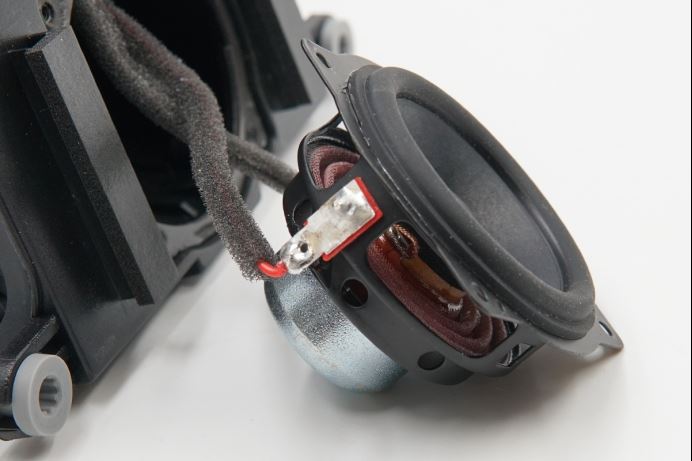

揚聲器的導線采用海綿包裹，可以降低在腔體內產生的雜音。

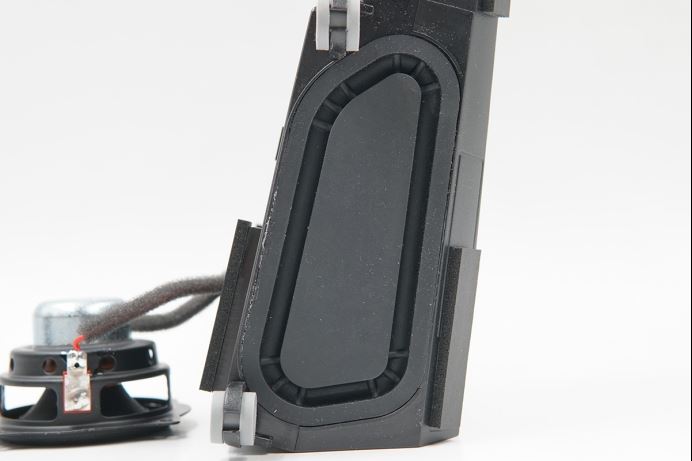

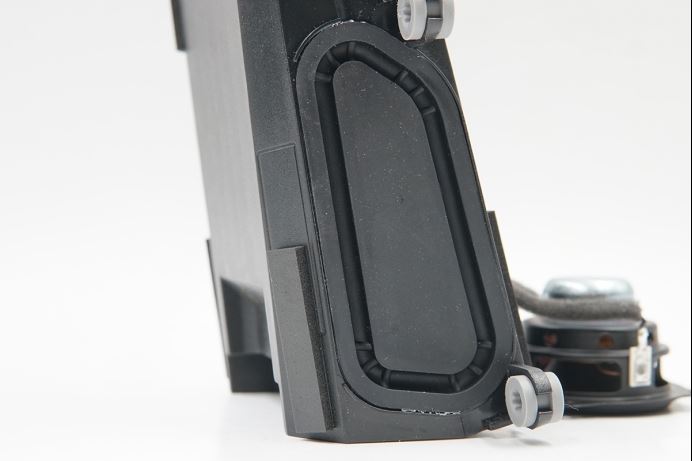

揚聲器腔體側面的被動低頻振膜。

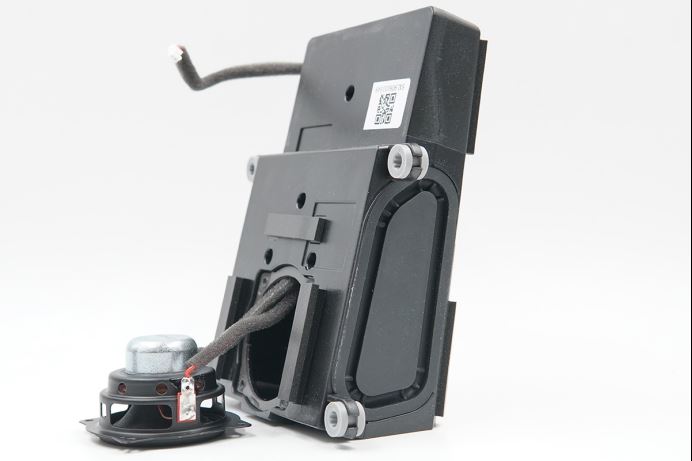

另一面也有一個被動低頻振膜，可見這款小度在家1S智能音箱采用了大尺寸全頻揚聲器和被動低頻振膜的組合，在智能音箱之中屬于比較豐富的配置，可以帶來較為不錯的聽音體驗。

導線插座特寫，這個導線用于將主板輸出音頻到揚聲器上。

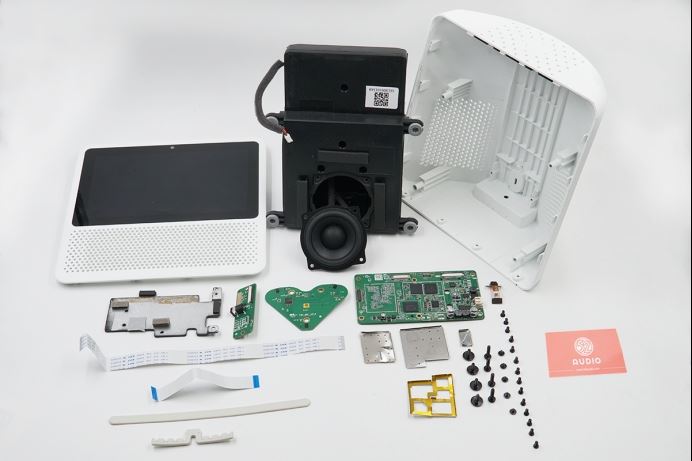

拆解全家福。

三、小編拆解總結

1、小度在家1S這款帶屏智能音箱，設計獨特，配備了大屏幕和大尺寸的揚聲器，同時兼?zhèn)洫?dú)立的發聲腔體；

2、內置MTK聯發科 MT8765處理器，這是一款高性能四核處理器，具有強大的視頻性能和語音處理性能；

3、采用3顆麥克風組成拾音陣列，可以清晰地接收語音指令；

4、這款智能音箱采用1個全頻揚聲器和2塊被動低頻振膜的組合，在智能音箱業界中采用這種揚聲器組合的產品比較少見，產品用料已經超出產品定價，因此這款小度在家1S擁有較高性價比。
