全新的基于MCIMX6UL-EVK開發板評測

Feescale飛思卡爾于7月份發布全新的基于ARM Cortex-A7核心的低功耗處理器i.MX6UL，主要面向車載信息處理、家庭能源管理系統、工控領域、物聯網網關等應用。具有可擴展性、高性能和低功耗特性。目前主要活躍在汽車、消費電子、工業、醫療/保健等領域。

工具/原料

1、MCIMX6UL-EVK開發板

2、1個電源適配器

3、兩根MicroUSB線

4、一根網線

5、一張MicroSD卡

6、鼠標

7、鍵盤

8、液晶顯示屏，型號為LCD8000-43T

方法/步驟

1、MCIMX6UL-BB底板評測

首先我們來看底板MCIMX6UL-BB，底板采用了4層板設計，大小為13.0 cm x 10.8 cm，板卡上的接口還是非常豐富的。

底板MCIMX6UL-BB板載資源：

1 ?， LCD擴展連接器

2 ， HDMI連接器（未貼片HDMI發射器芯片

3， ? 音頻編解碼器電路（包括3.5mm耳機接口、麥克風輸入、左右揚聲器輸出）

4， ? 一個USB2.0 MicroUSB OTG連接器

5， 一個USB2.0 USB HOST接口

6， ? ?兩個以太網（10/100T）連接器

7， 雙CAN連接器

8， SD/ SDIO接口

9，并行相機接口

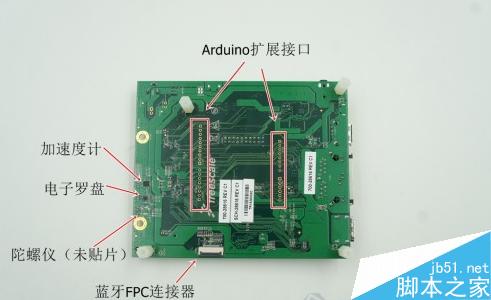

10， ?傳感器：飛思卡爾MAG3110?電子羅盤，飛思卡爾FXLS8471Q?加速度計、陀螺儀（未貼片）

11， 20pin標準JTAG連接器

12， UART-To-Micro USB接口

13，Arduino擴展接口

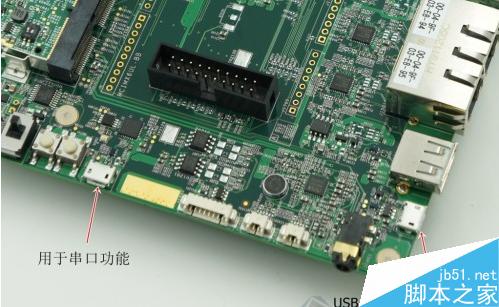

MCIMX6UL-BB板卡上的資源分布還是非常清楚的，不過，由于板卡上搭載了兩個MciroUSB接口，其中一個是串口轉USB，另一個是USB OTG接口，在使用串口以及下載功能的時候要區分清楚，后面在下載軟件使用的過程中會用到。

方法/步驟2

MCIMX6UL-CM核心板評測

核心板MCIMX6UL-CM同樣是四層板的設計，大小為6.76 cm x 4.24 cm，

板載的i.MX6UltraLite應用處理器將近300個管腳，僅僅用4層板就能設計出來。

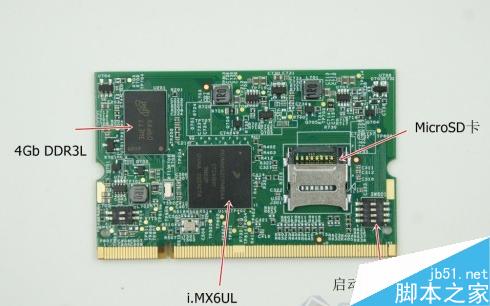

核心板MCIMX6UL-CM板載資源：

1， ?i.MX6UltraLite應用處理器

2，?分離式電源供電電路

3， 4Gb的DDR3L SDRAM

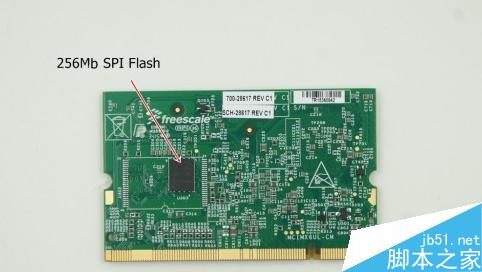

4， 256 Mb四通道SPI Flash/NAND閃存（未貼片）

5?，MicroSD連接器/eMMC（未貼片）

核心板MCIMX6UL-CM的資源看起來就相對比較少，除了i.MX6UltraLite應用處理器，核心板載存儲的擴展上都做了兼容的設計，比如可以選擇SPI FLASH或者NAND Flash，可以選擇MicroSD卡座或者eMMC，而板卡默認的配置是SPI FLASH與MicroSD卡的組合。

方法/步驟3

i.MX6UltraLite應用處理器評測

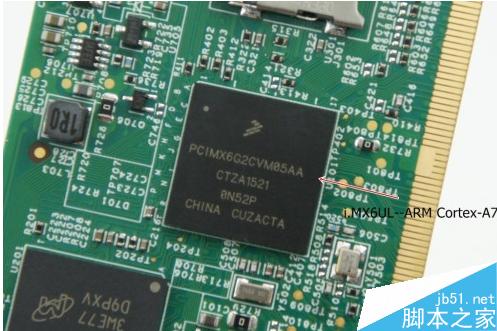

MCIMX6UL-EVK開發板上搭載的應用處理器具體型號為PCIMX6G2CVM05AA，采用了BGA 14mm*14mm的封裝，這是飛思卡爾首款基于ARM Cortex-A7處理器的i.MX6系列芯片，單核，擁有最大為528MHz的主頻，如下圖所示。

芯片的硬件系統框圖如下:

i.MX6UltraLite的特性如下所示：

1, ?基于ARM Cortex-A7處理器，最大主頻為528MHz，支持128 KB二級高速緩存

2,支持并行LCD顯示器，高達WXGA（1366×768）分辨率

3,支持8/10/16/24位并行攝像頭傳感器接口

3, 支持16位LP-DDR2，DDR3/ DDR3L

4, ?支持8位/16位并行NOR FLASH/ PSRAM

5, 雙通道Quad-SPI NOR FLASH

6, 支持8位NAND FLASH（40位ECC）

7, ?2個MMC4.5/3.0 SD/ SDIO端口

8, 2個USB2.0 OTG，HS/ FS，支持從設備或主機模式

9, 音頻接口：3個I2S/ SAI，S / PDIF Tx/Rx

10,2個10/100以太網，支持IEEE1588標準

11, ?2個12位ADC，高達10個輸入通道，包含電阻式觸摸控制器（4線/5線）

12, 集成PMU單元

13, ?安全模塊：真隨機數發生器，加密引擎（AES/ TDES/ SHA/ RSA），防篡改監控

14, 安全啟動，SIMV2/ EVMSIM X 2，OTF DRAM加密，PCI4.0預認證

i.MX6UltraLite的諸多特性中有幾點還是非常讓人值得期待的，Cortex-A9系列，在保持相同性能的前提下，可以降低50%左右的功耗，低功耗名副其實。另外值得一提的是i.MX6UltraLite的安全特性，集成了眾多的加密功能

方法/步驟4

上電啟動

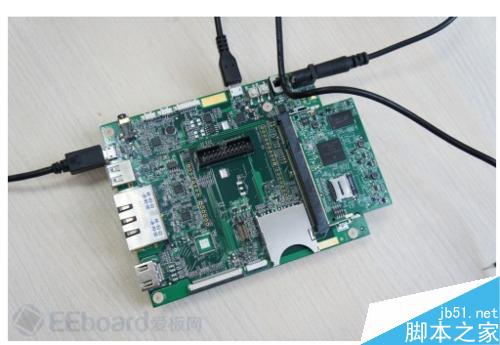

1)MCIMX6UL-EVK開發板在出廠的時候并沒有燒錄系統，所以我們在使用前首先要燒寫系統，系統將通過USB OTG接口燒錄到MicroSD卡中，準備工作如下：

1, 準備一個電源適配器，筆者這里使用的是5V/2A

2, 兩根MicroUSB線（一根用于燒寫系統，另一個可以查看系統燒寫LOG以及開機啟動信息）

3, 一根網線，一張MicroSD卡等外圍配件如鼠標、鍵盤

4, 一個液晶顯示屏，型號為LCD8000-43T（這個可以在英倍特官網購買到）

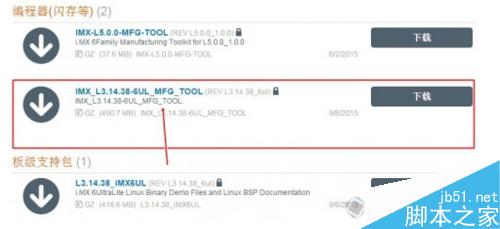

在飛思卡爾官網下載MCIMX6UL-EVK開發板的軟件支持包BSP，如下圖中標注的，包含了下載工具以及系統鏡像，系統是基于Linux定制的Yocto系統。

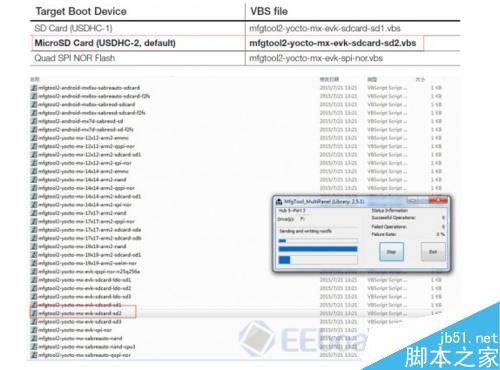

下載完，解壓縮，然后需要根據用戶指導手冊的說明來完成下面的操作，比如，這里想通過MicroSD卡啟動系統，我們必須打開相應的下載文件mfgtool2-yocto-mx-evk-sdcard-sd2.vbs，如下圖所示的那樣。

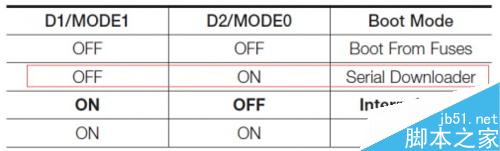

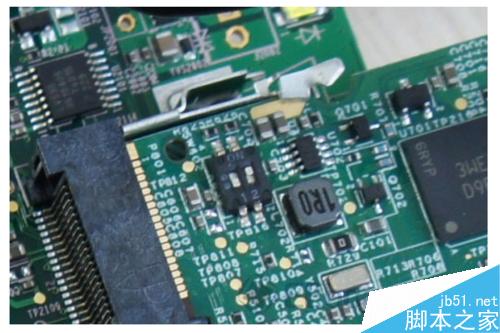

2）下載前記得先將MicroSD卡插入核心板，將核心板上的模式撥碼撥到相應指定的位置。

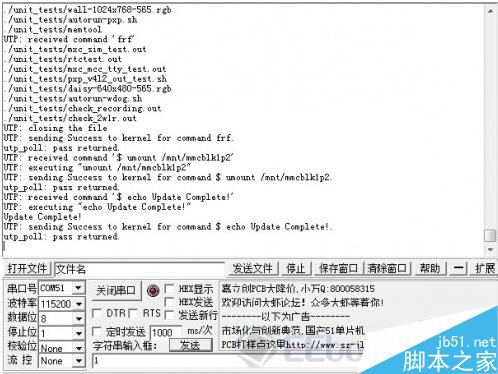

3）下載過程中我們可以通過UART-TO-USB接口觀察到系統燒寫的Log。燒寫完成，無論是軟件還是系統LOG打印都會提示成功的信息。

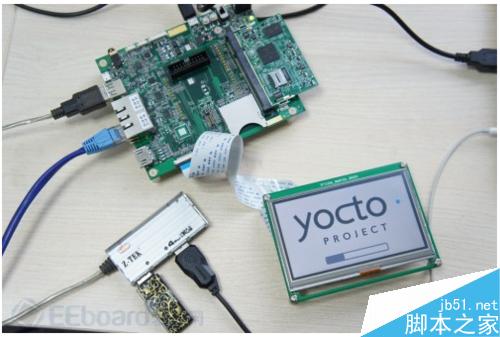

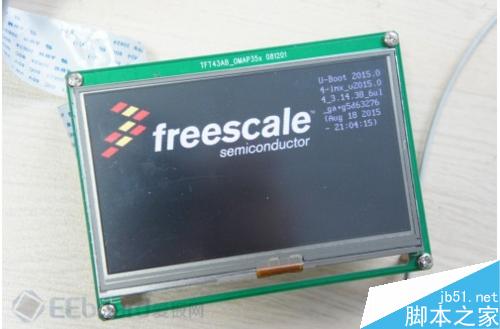

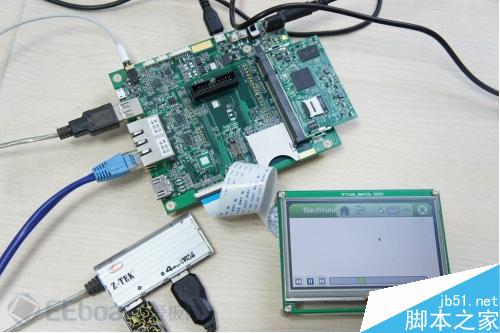

4）將板卡斷電，恢復默認的撥碼設置，連接上相應的配件上電啟動，如果有屏幕的話能直觀的看到啟動畫面，沒有屏幕的工程師也可以通過UART-TO-USB接口查看系統系統，以下是通過英倍特的LCD8000-43T液晶顯示屏查看系統。

5）官方提供的系統是基于linux內核定制的Yocto項目。

6）進入系統后，發現一個問題，電阻屏觸摸感應有嚴重的誤差，似乎沒有經過校準，所以最好接上鼠標操作，進入觸摸校準界面重新校準一次，完成后即可直接通過觸摸享用Yocto項目。

7）筆者大概測試了板卡上的基本功能，比如以太網通信，USB通信、音頻電路等，功能都可以正常使用，但是如果工程師需要直接拿來在項目中使用，還需進一步優化。

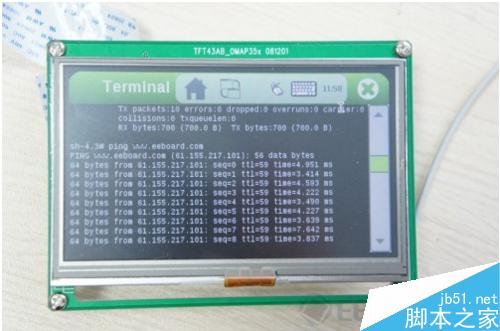

如下圖是以太網功能：

下圖則是通過板載的音頻電路播放歌曲：
